江南民居是中国传统民居建筑的重要组成部分，无论南方还是北方的中国人，其传统民居的共同特点都是注重内采光；以木梁承重，以砖、石、土砌护墙；以堂屋为中心，以雕梁画栋和装饰屋顶、檐口见长。
江南民居普遍的平面布局方式和北方的四合院大致相同，只是一般布置紧凑，院落占地面积较小，以适应当地人口密度较高，要求少占农田的特点。

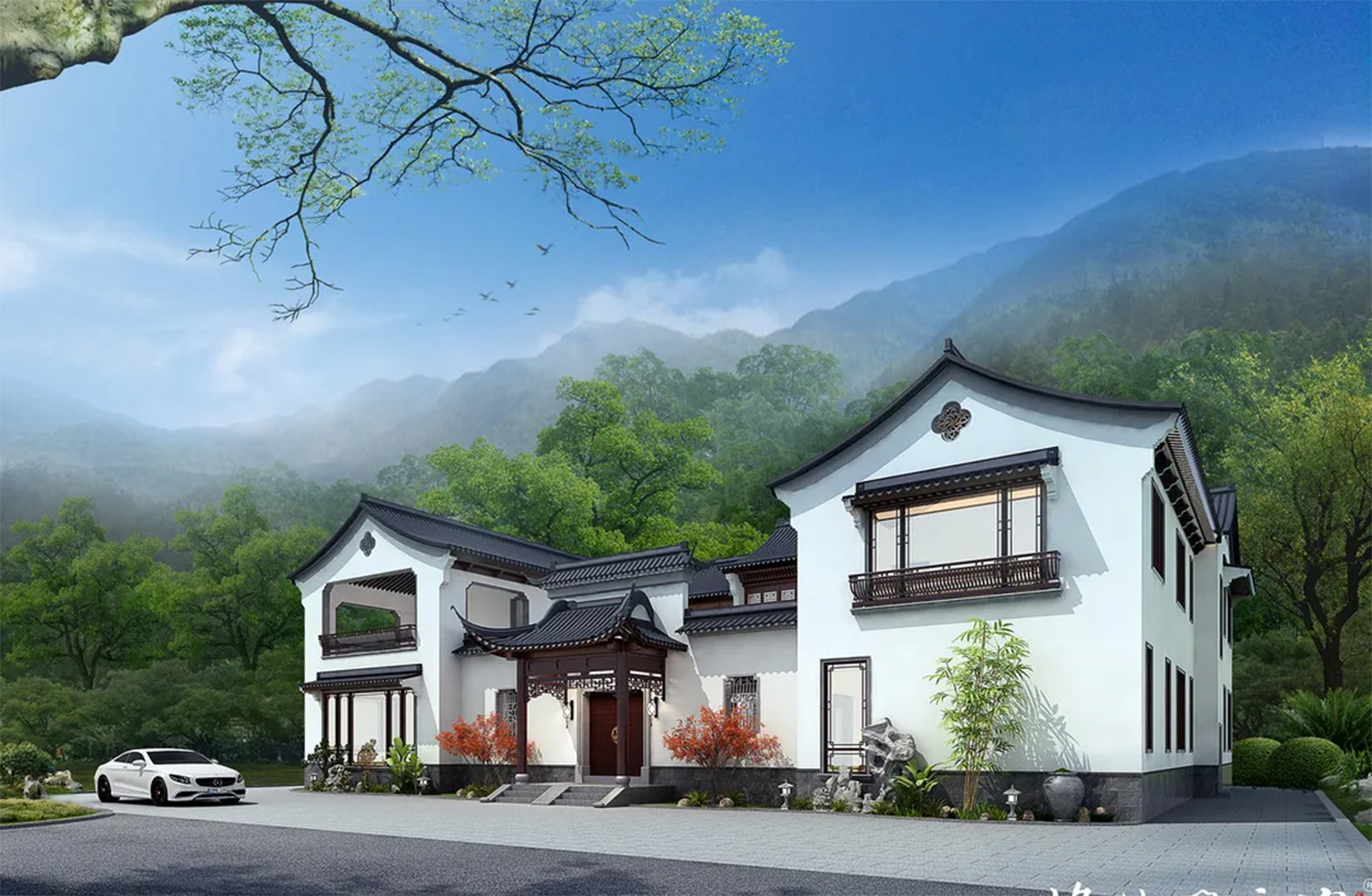

正面景观图
航拍本案堂局
航拍宅基地全局
项目类型：庭院式江南民居
建筑风格：中式民居
项目地址：衡阳地区
户型格局：庭院式民居
宅基地卫星图
宅基地卫星图

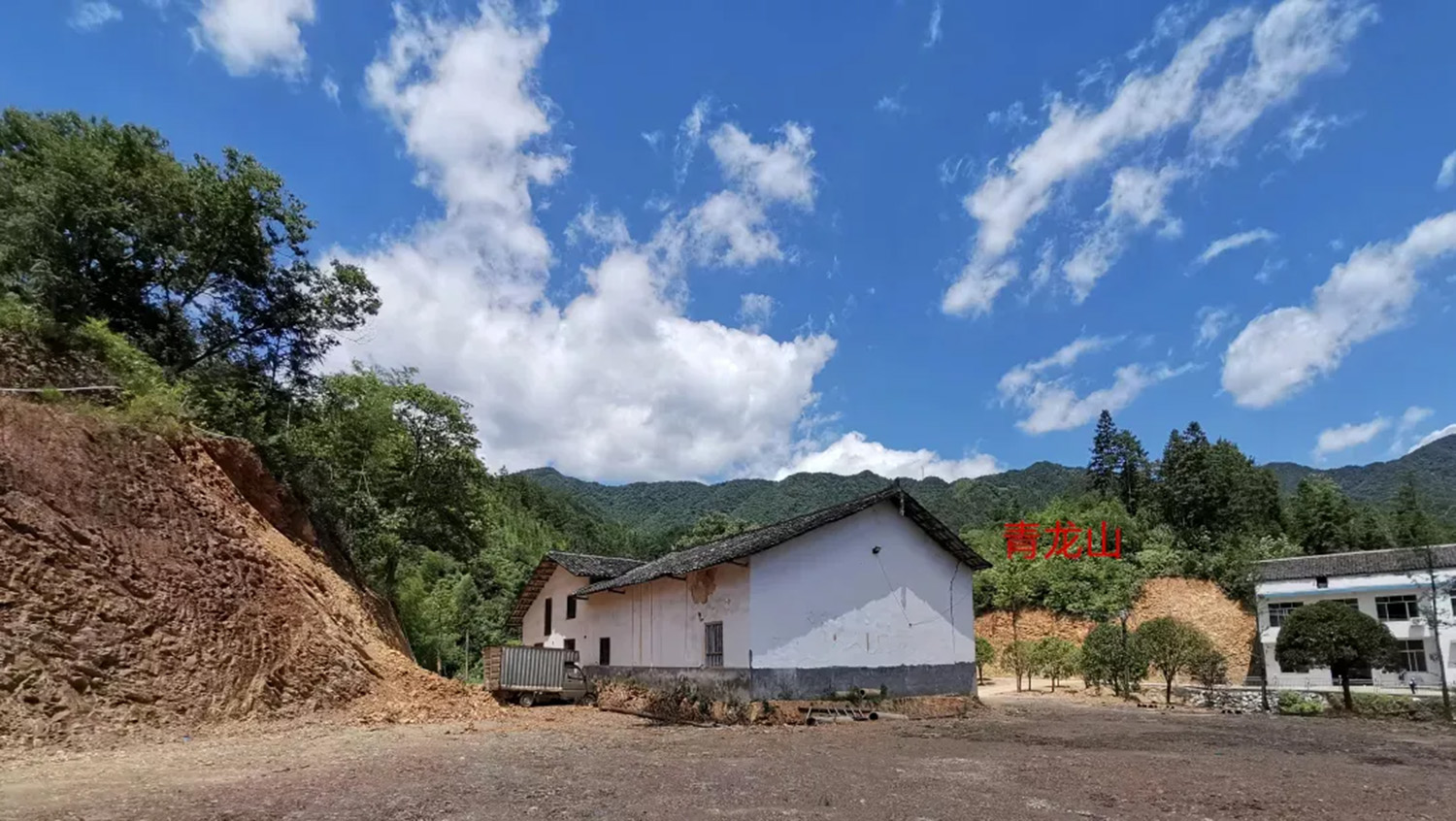

老宅现场
现场航拍图
后山来龙壮观 明堂五水相聚
左右龙环虎抱 前方菜地良田

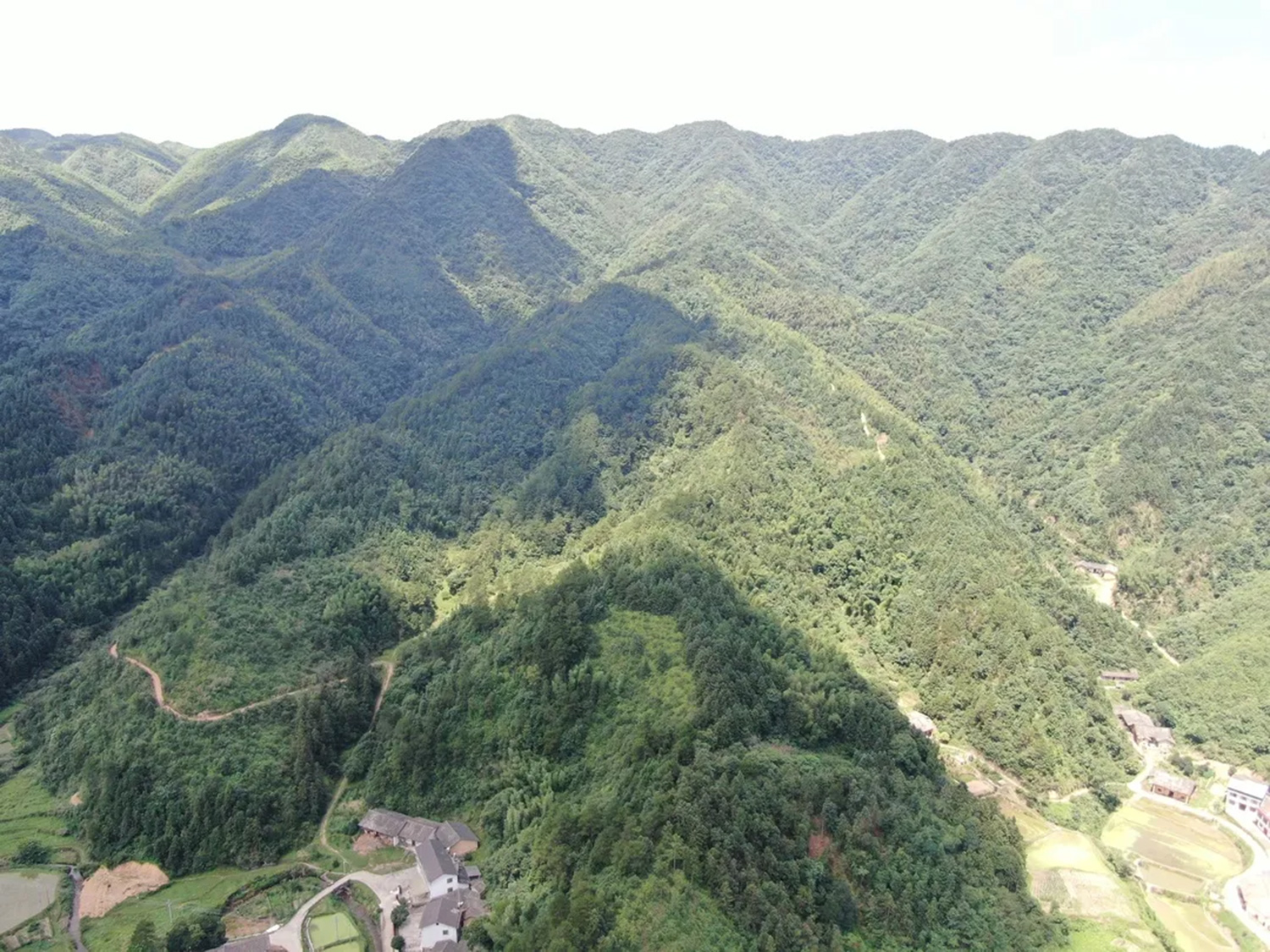

后山来龙

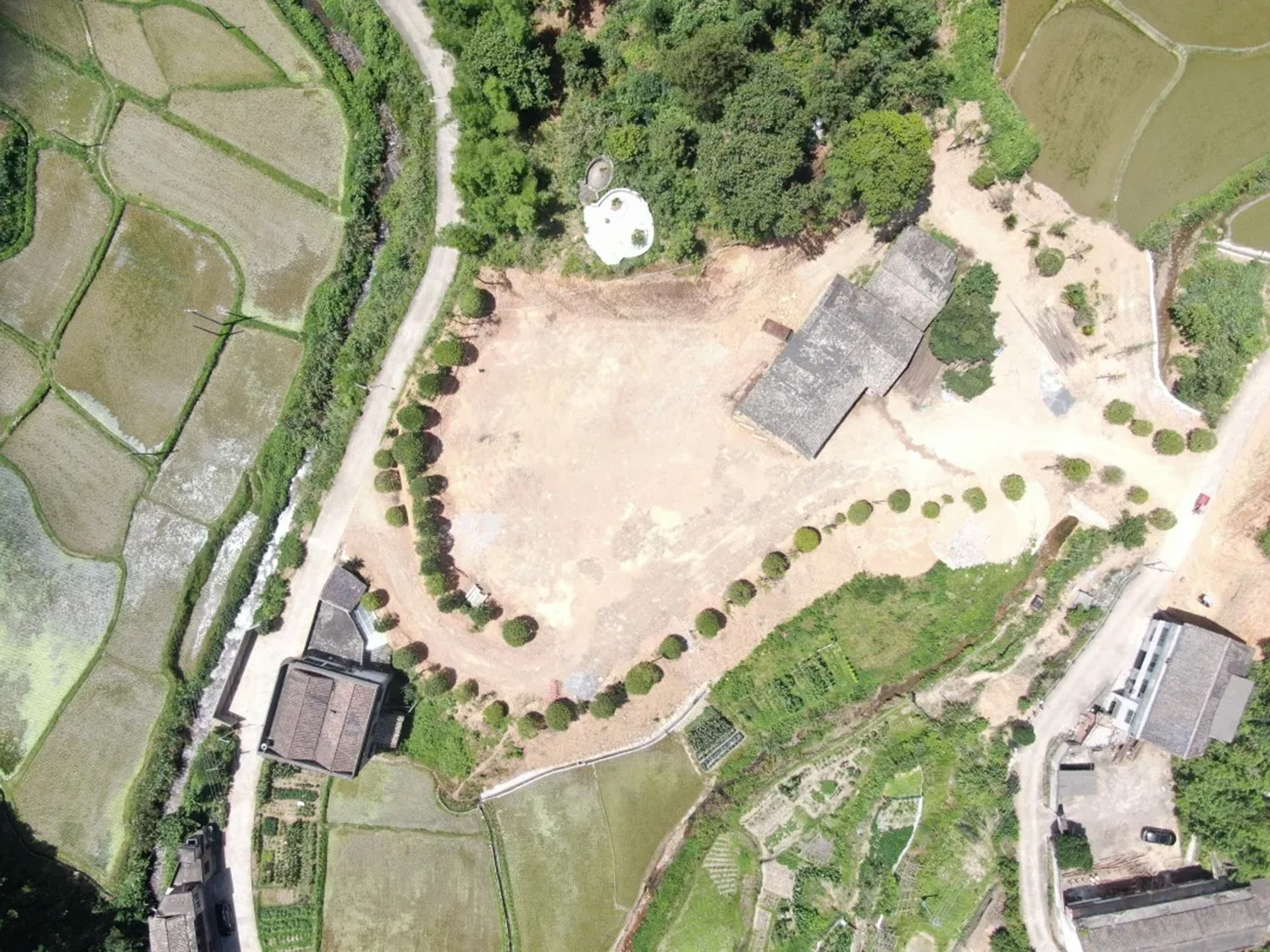

宅基地航拍图
白虎山蜿蜒至前方

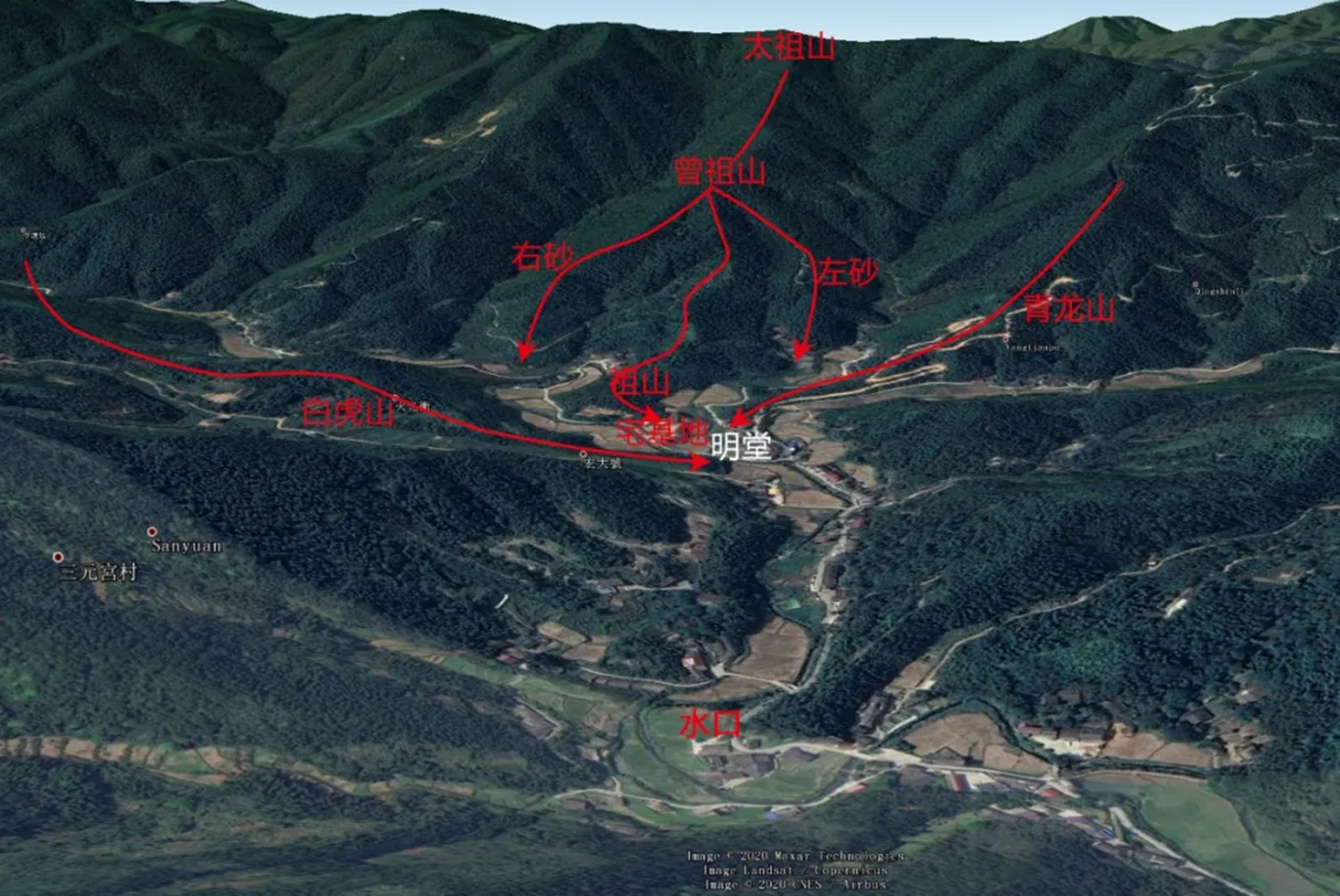

远看堂局
宅基地位于“龙头”上方

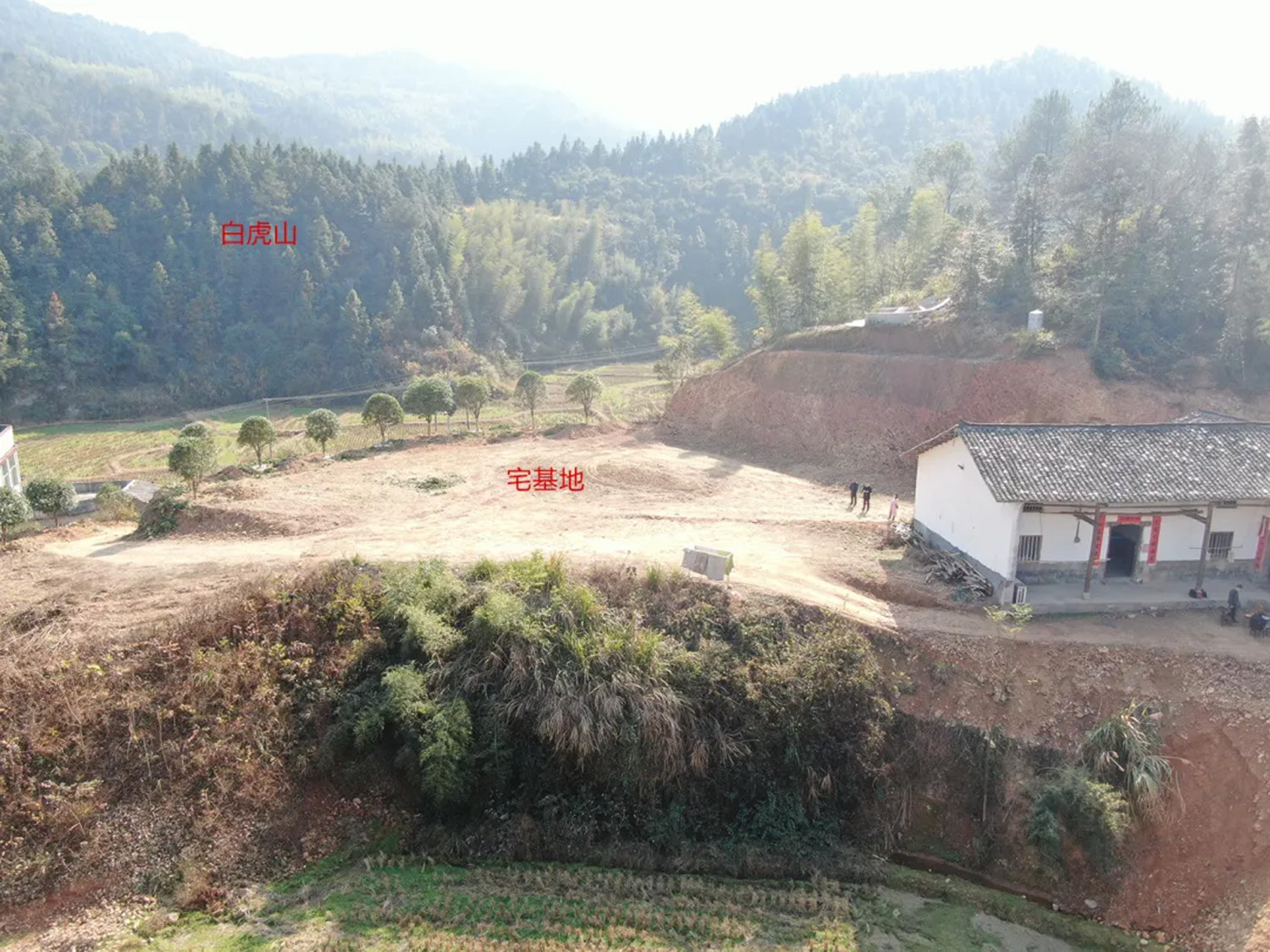

宅基地与白虎山
堂局全貌图

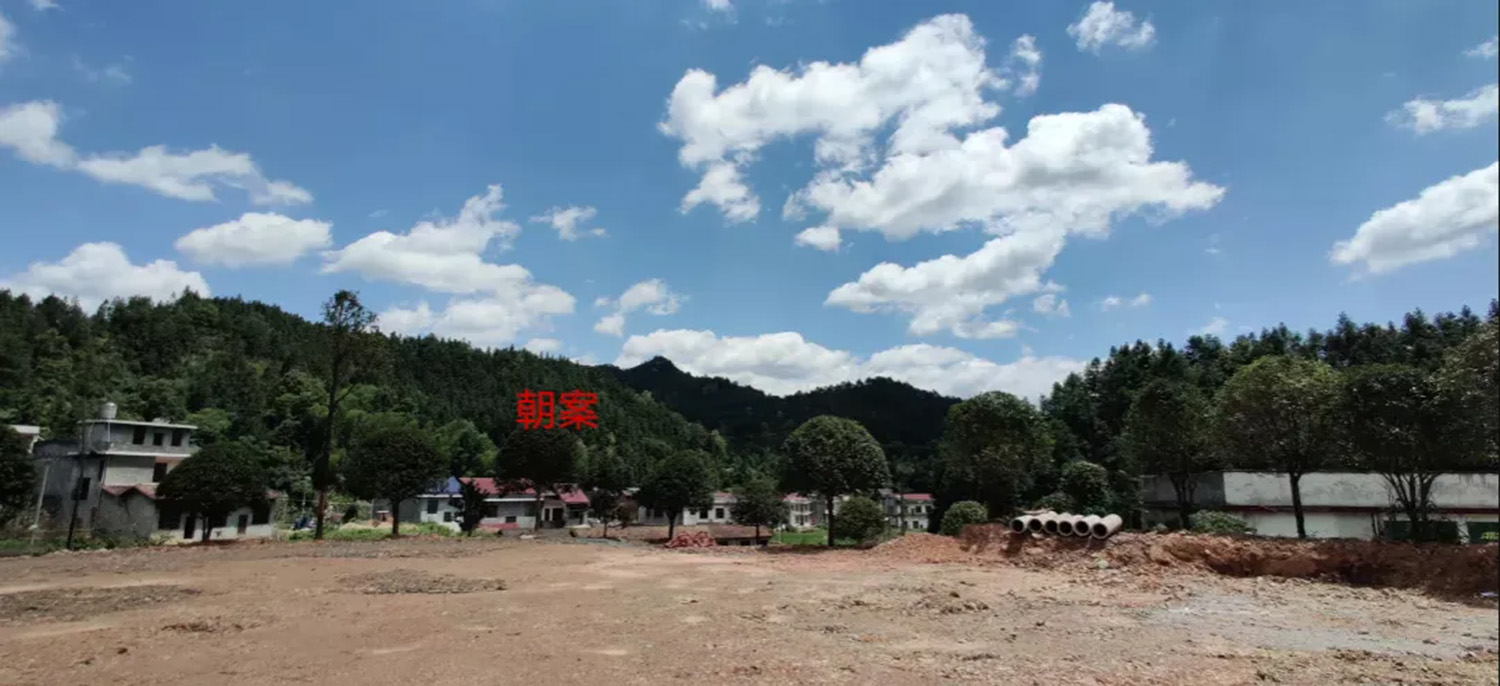

坐山朝向
通过风水师现场风水堪舆，并结合周边环境，将新宅立向为坤山艮向，主屋坐西南朝东北。
平面户型

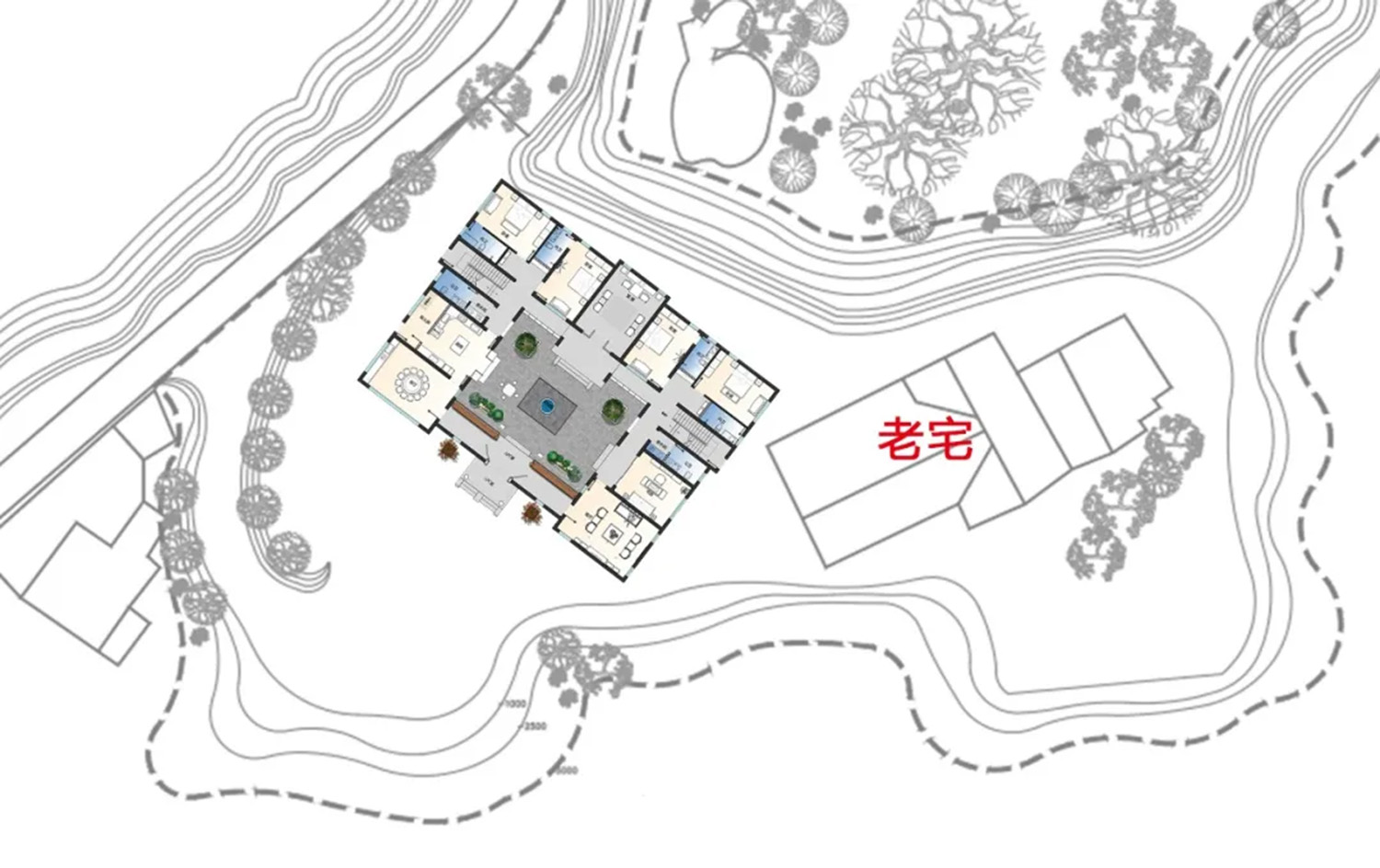

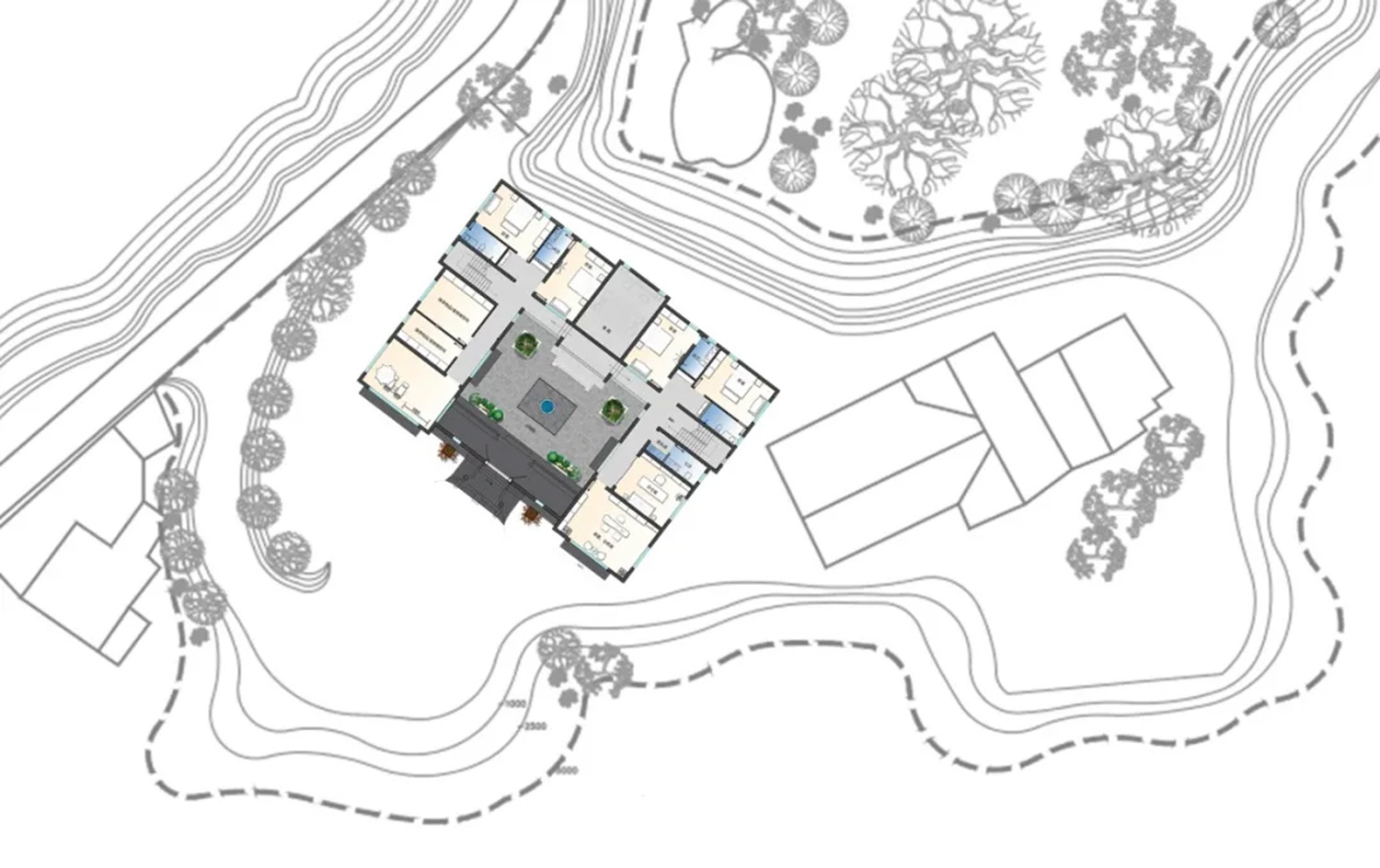

一层平面布置（带地形）

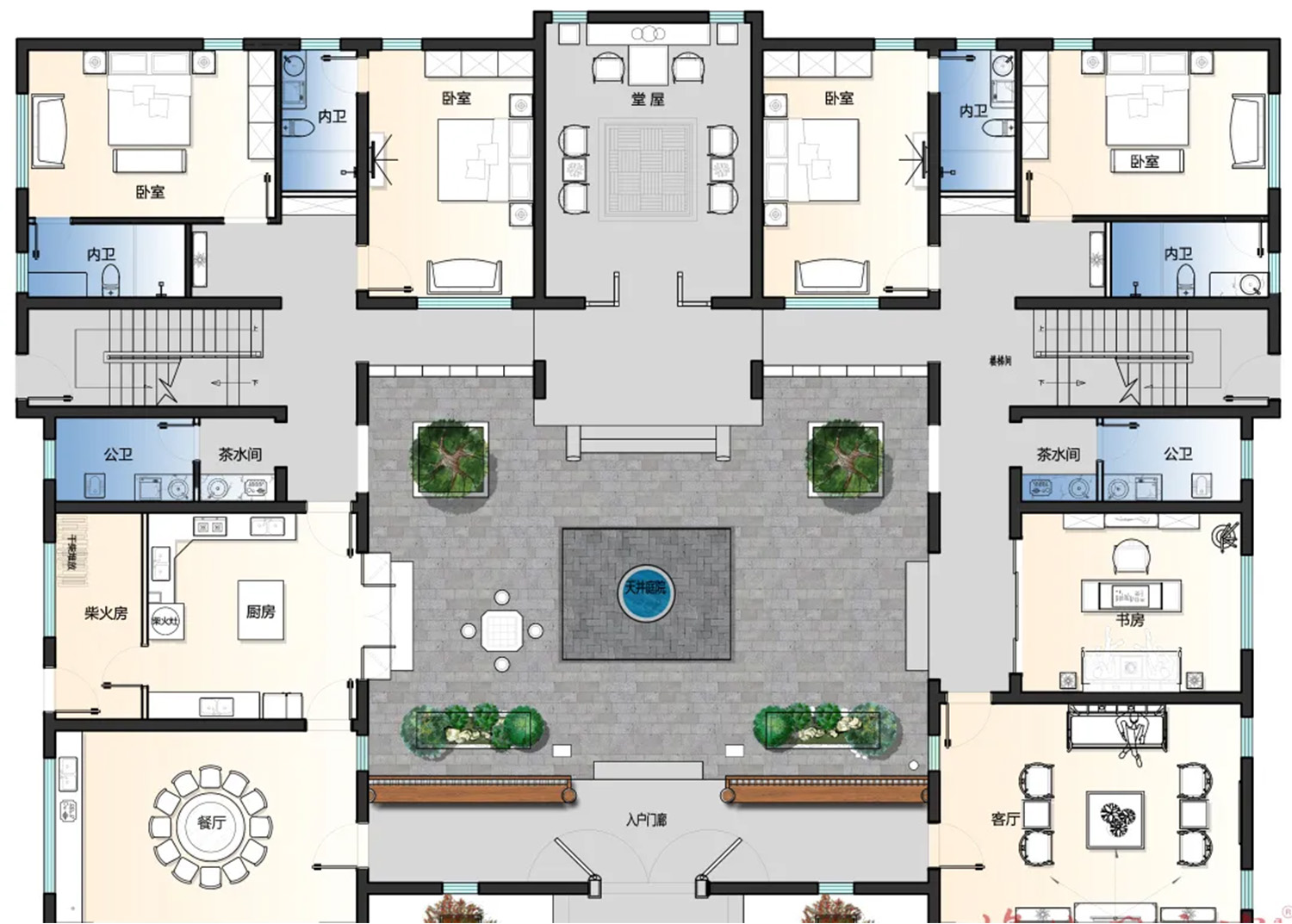

一层平面布置图
此户型一楼共用中间天井与堂屋，主楼空间两边基本对称，功能例表：
公共天井堂屋客厅
卧室茶水间书房
餐厅柴火房厨房
廊道卫生间茶水间

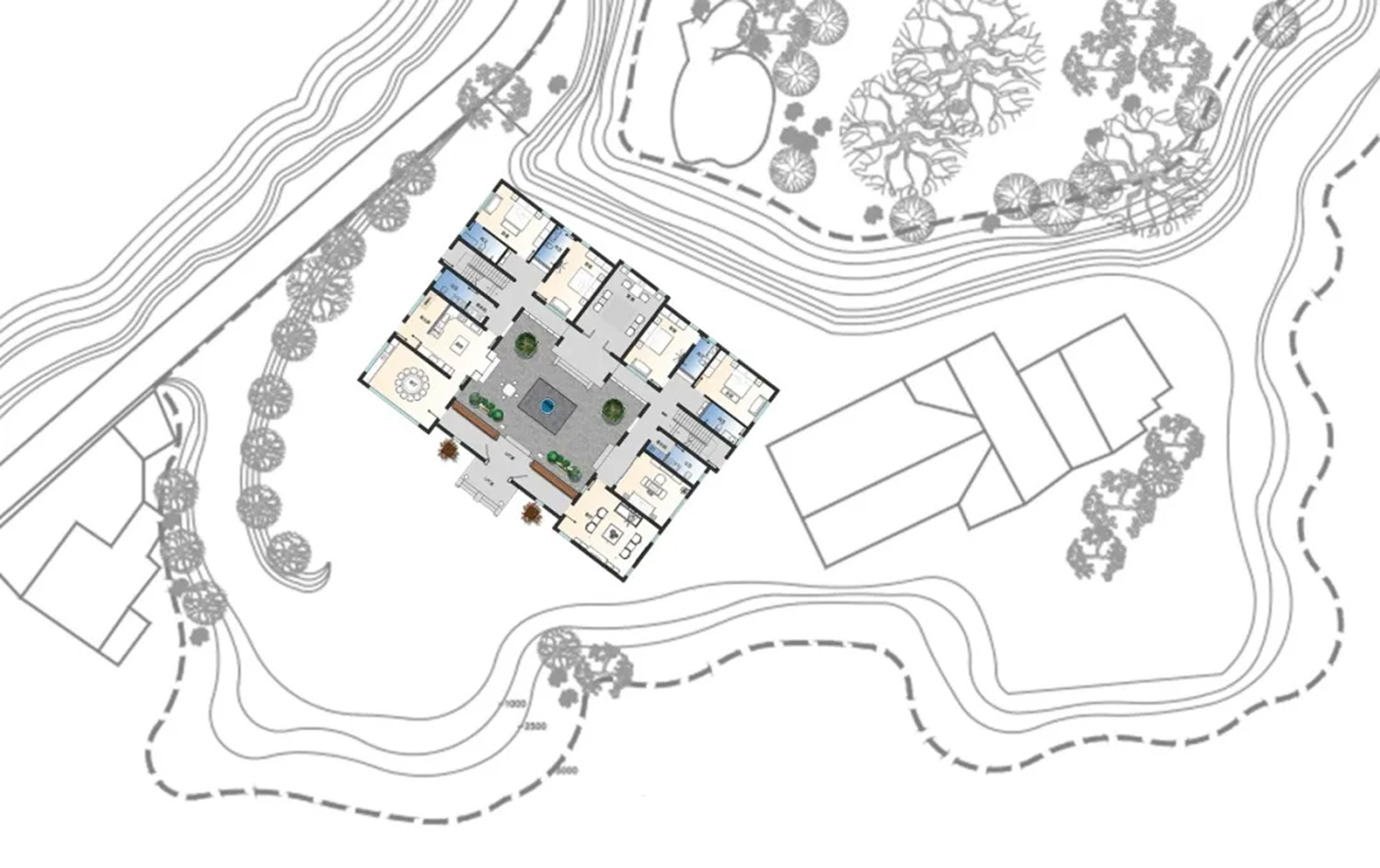

二层平面布置（带地形）

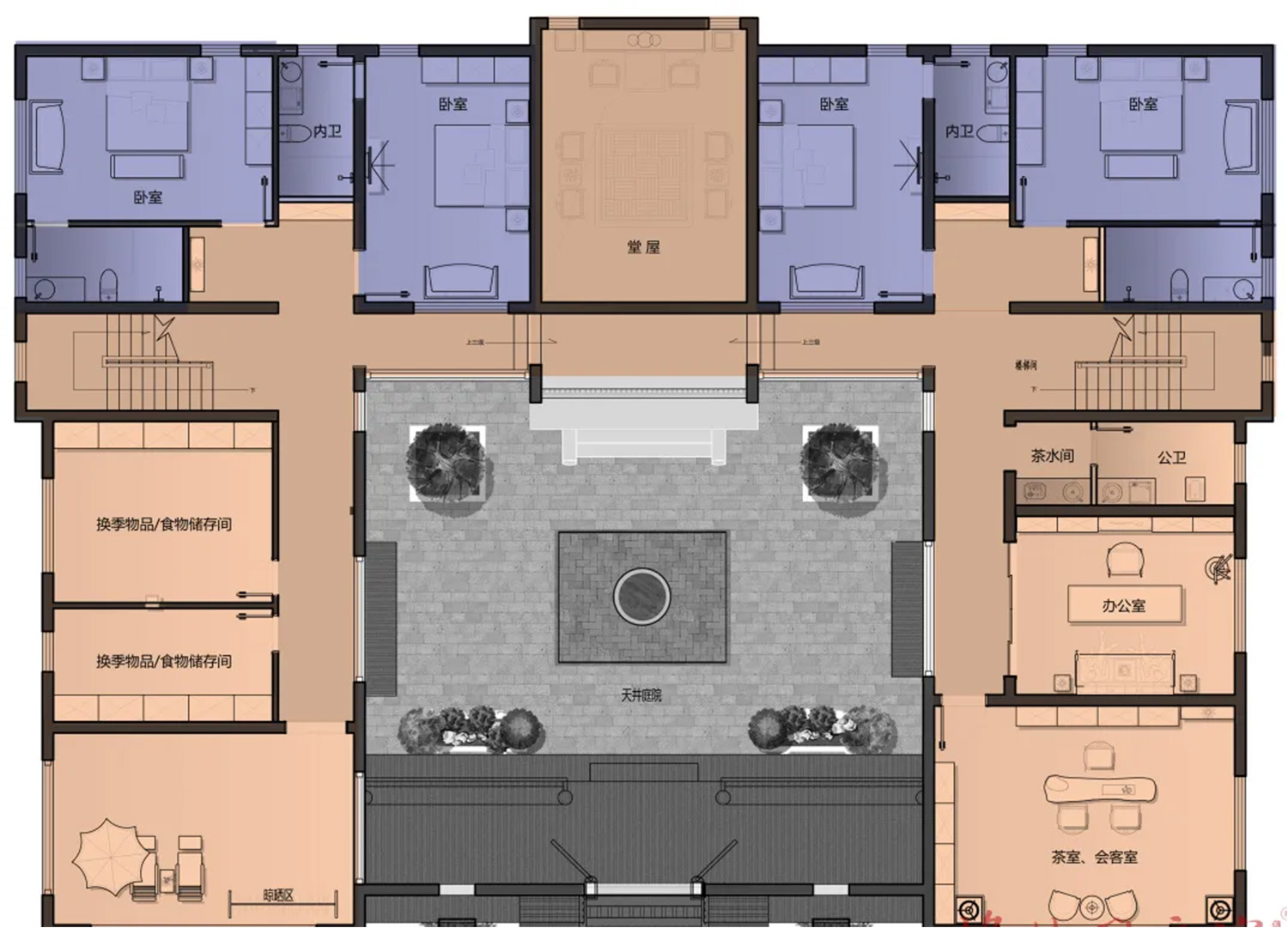

二层平面布置图
二楼空间完全独立，主要作为休息空间和工作会客来使用，保证了每个空间的私密性，功能例表：
卧室会客室办公室
卫生间茶水间晾晒区
屋顶平面布置（带地形）

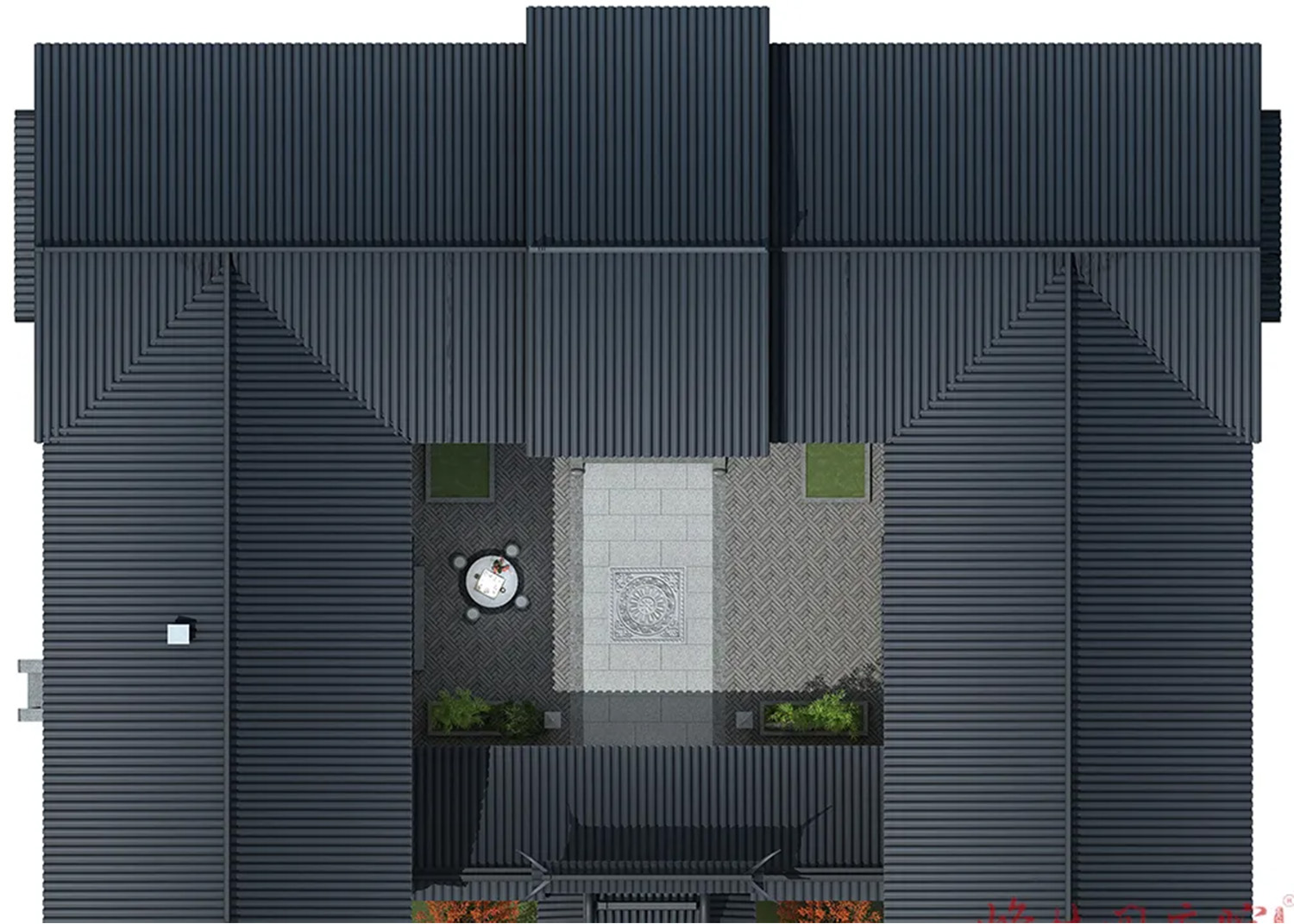

屋顶平面布置
通风透气
我们都知道，新鲜空气对人的生存和健康有着重要的意义。从人体呼吸情况上分析，正常情况下每人每小时要呼出22升的二氧化碳，而做重体力活动的人每小时会呼出80升的二氧化碳。若不及时的通风会导致二氧化碳聚集在室内，长期如此必然会降低人体体质，引发疾病。而且室内长期不通风，其PM2.5的浓度并不会比室外低。

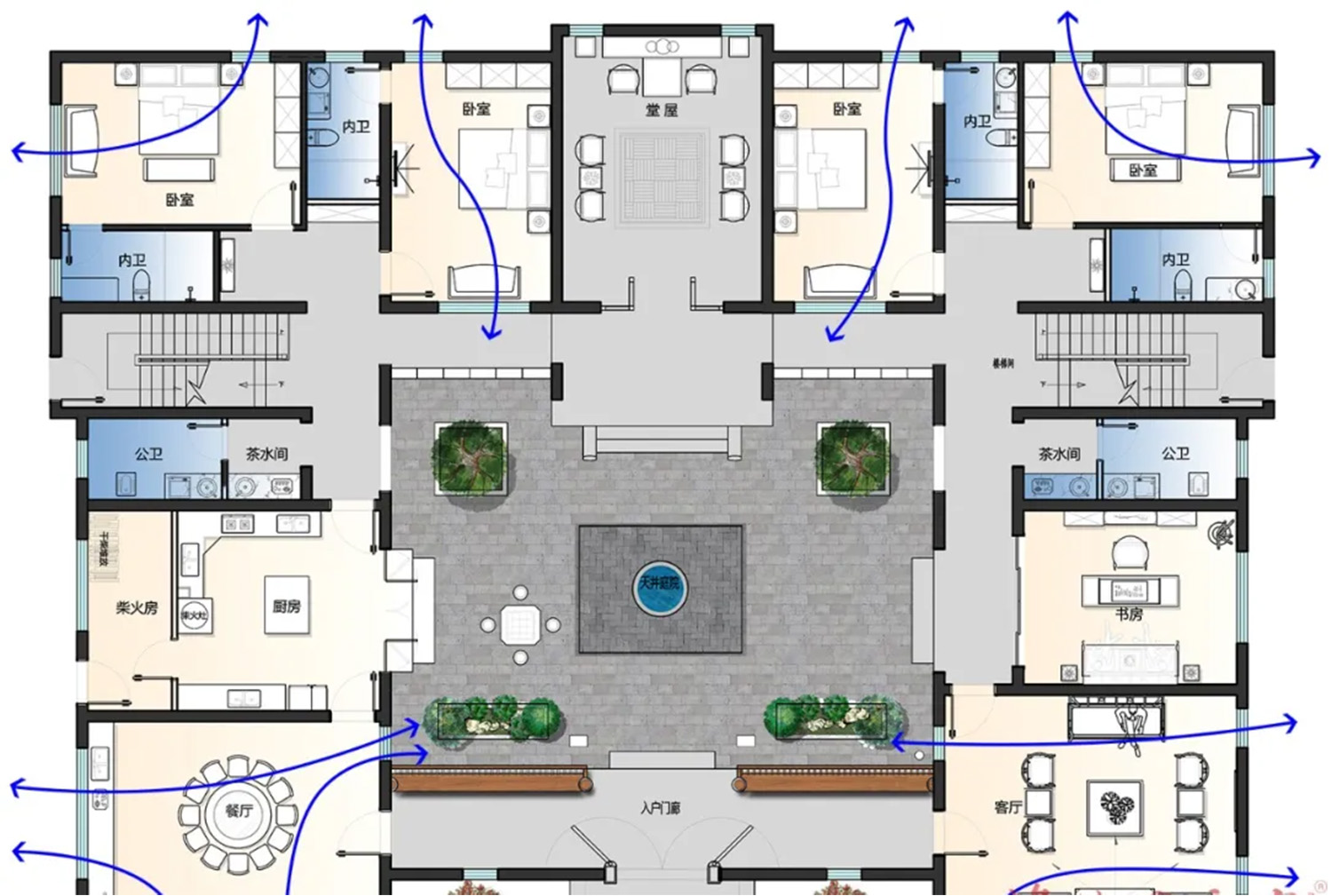

通风透气解析图
而生活在传统院落建筑中的人们，多年以来却没有这种“贵族”病症。庭院式建筑在选址、朝向、平面布局、空间组合乃至建筑材料的选择等方面都体现了人们适应与利用自然的思想和经验。最近有报告表明，新鲜空气气味的不足，是全空调建筑普遍存在的问题。而传统庭院建筑却能很好地解决他。

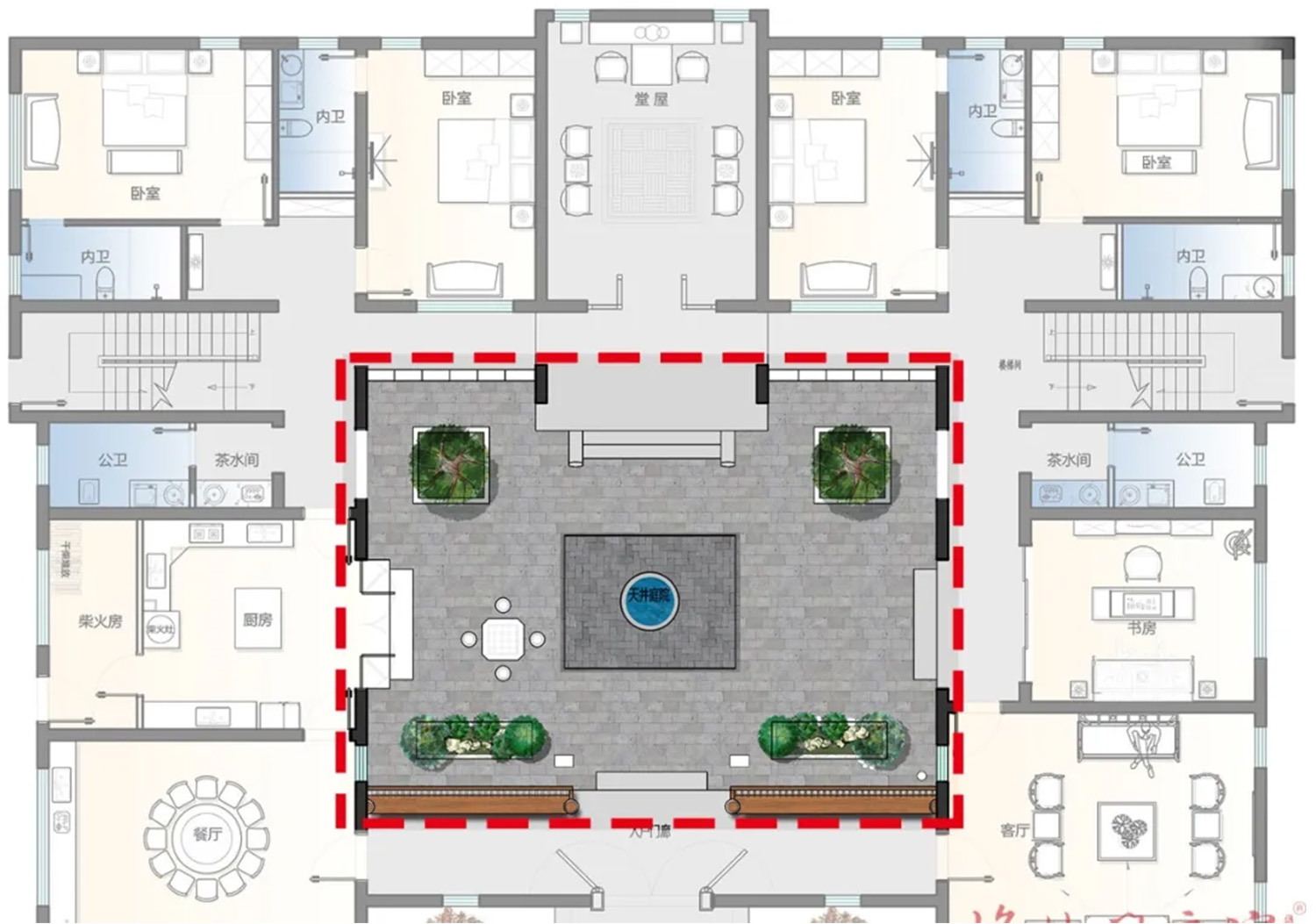

天井庭院
天井是指宅院中房与房之间或房与围墙之间所围成的露天空地。即四面有房屋、三面有房屋另一面有围墙或两面有房屋另两面有围墙时中间的空地。
天井式住宅，在住栋内部设置天井的住宅。天井式住宅增加了住栋内部的临空面，有利于通风和采光，利用天井采光通风，可以加大栋深，减少每户面宽，做到节地和节能。
天井，方便采光透气。从风水上来看，有光的地方就有阳气。当阳气多了就会赶走屋内阴气，屋内的主人福气就会比较多。这样一来，天井就起到了聚气养气的作用。
古代建筑中有天井可以聚财。天井下方配合天井而建的水槽有排水功能。古语有云：“水不宜直流，水不宜出门下，皆主耗散”。与天井配套的排水方式，使水流曲折而出，敛气聚财。若是水从屋檐下直直流出，钱财易耗。
天井可以“换风水，通天气”。住宅房屋需要与外界通风，通风可以除去室内晦气，

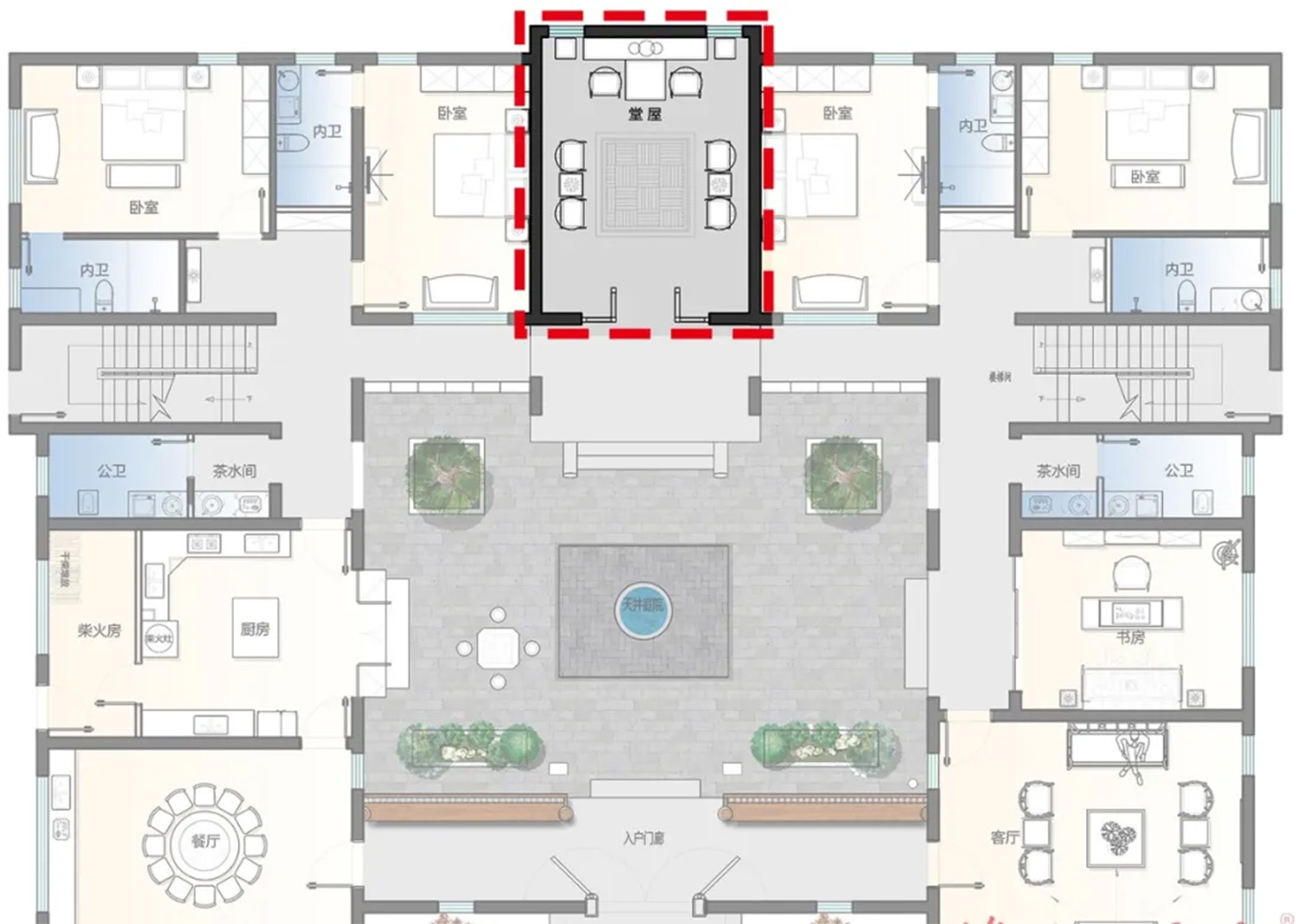

堂屋是传统汉族民居中的礼仪空间，一般设计在房屋中间，又称“客堂”。因为平时敞开，有的地区又称“明间”（卧室则称“暗间”）。堂屋用于尊祖敬神、祭天拜地、婚丧寿庆、禳鬼避凶。与现代住宅中的客厅不同。
堂屋主要具备两个功能，一个是敬奉先人，一个是接待宾客。
动线分析
一层动线分析

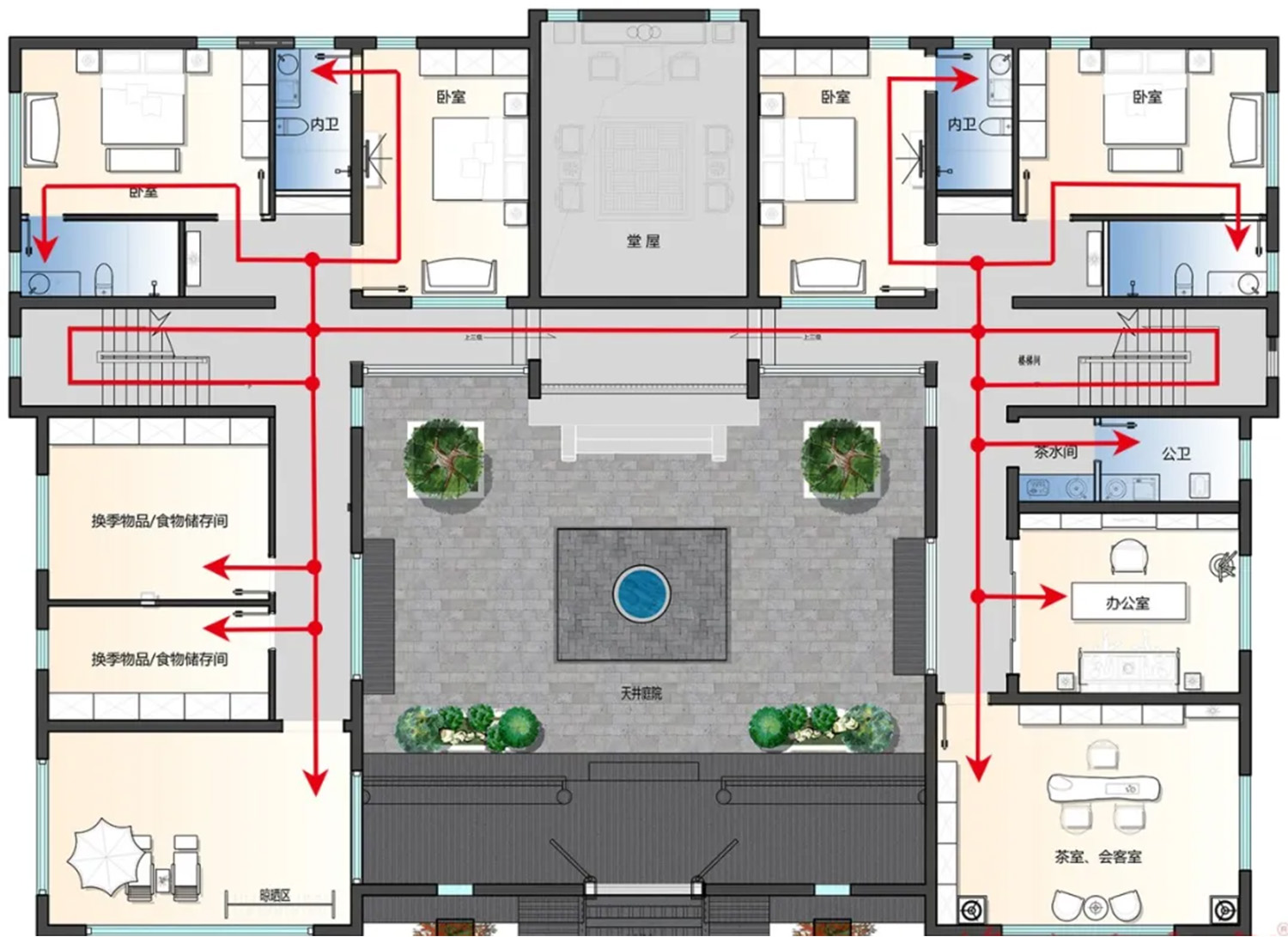

二层动线分析
动线包括来客动线、居住动线和家务动线，动线之间交叉的部分越少越好，尽量避免互相打扰。
来客动线主要涉及的区域有客厅、餐厅和公共卫生间；居住动线主要涉及的区域有卧室、书房和卫生间；家务动线主要涉及的区域有厨房以及卫生间、阳台等洗晒衣物的地方。
动静分区

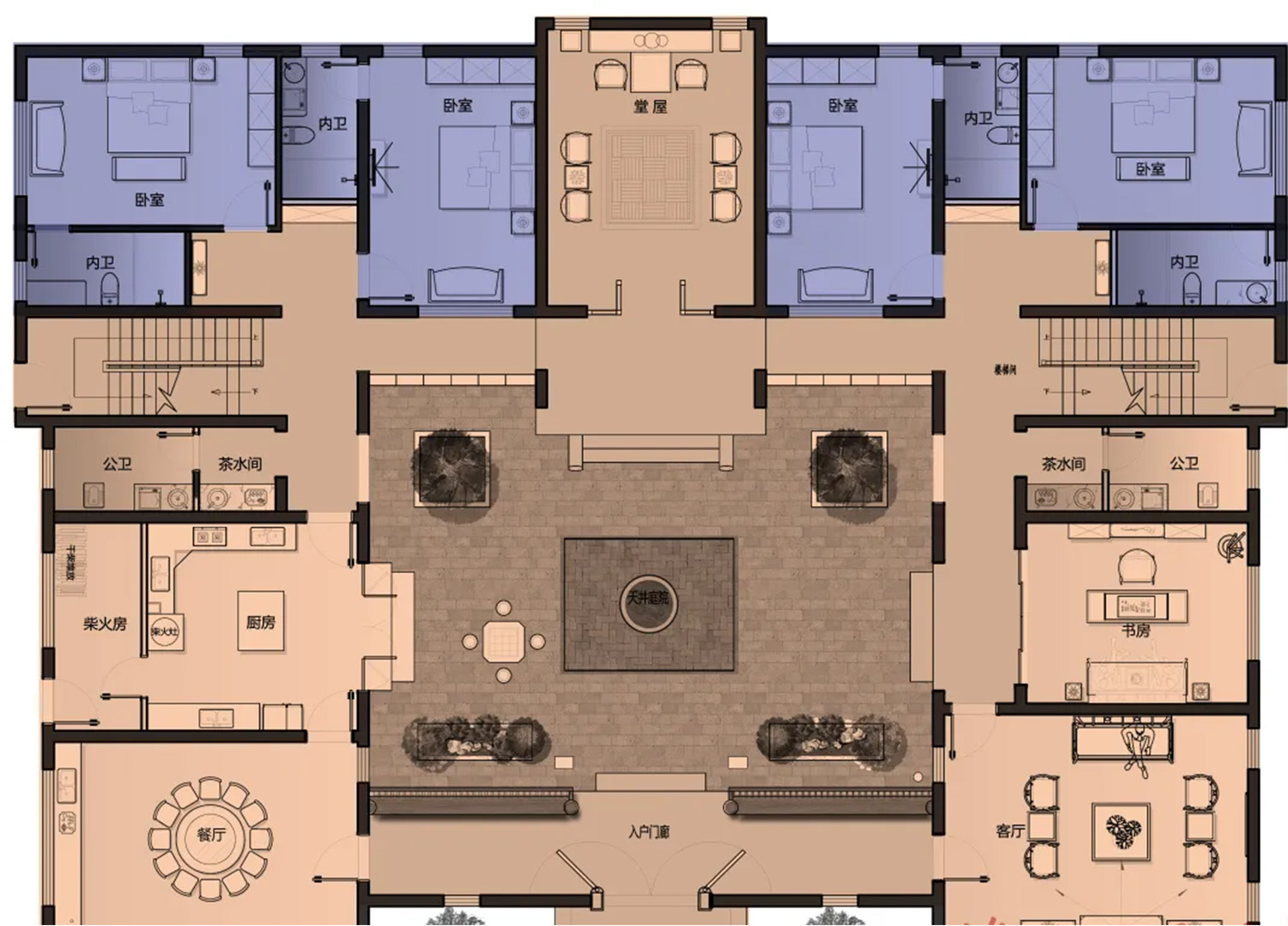

一层动静分区解析图
◼ 休息空间◼ 公共空间
二层动静分区解析图
◼ 休息空间◼ 公共空间
在做平面布局时，非常注重动静区的合理布局，合理的做到动静分离：所谓“动静分离”，就是把动区跟静区通过合理的空间布局给分离开来，在动区的活动保持的基础下，又能让静区能够保持一定的私密性，减少彼此之间的干扰。
纳气观景

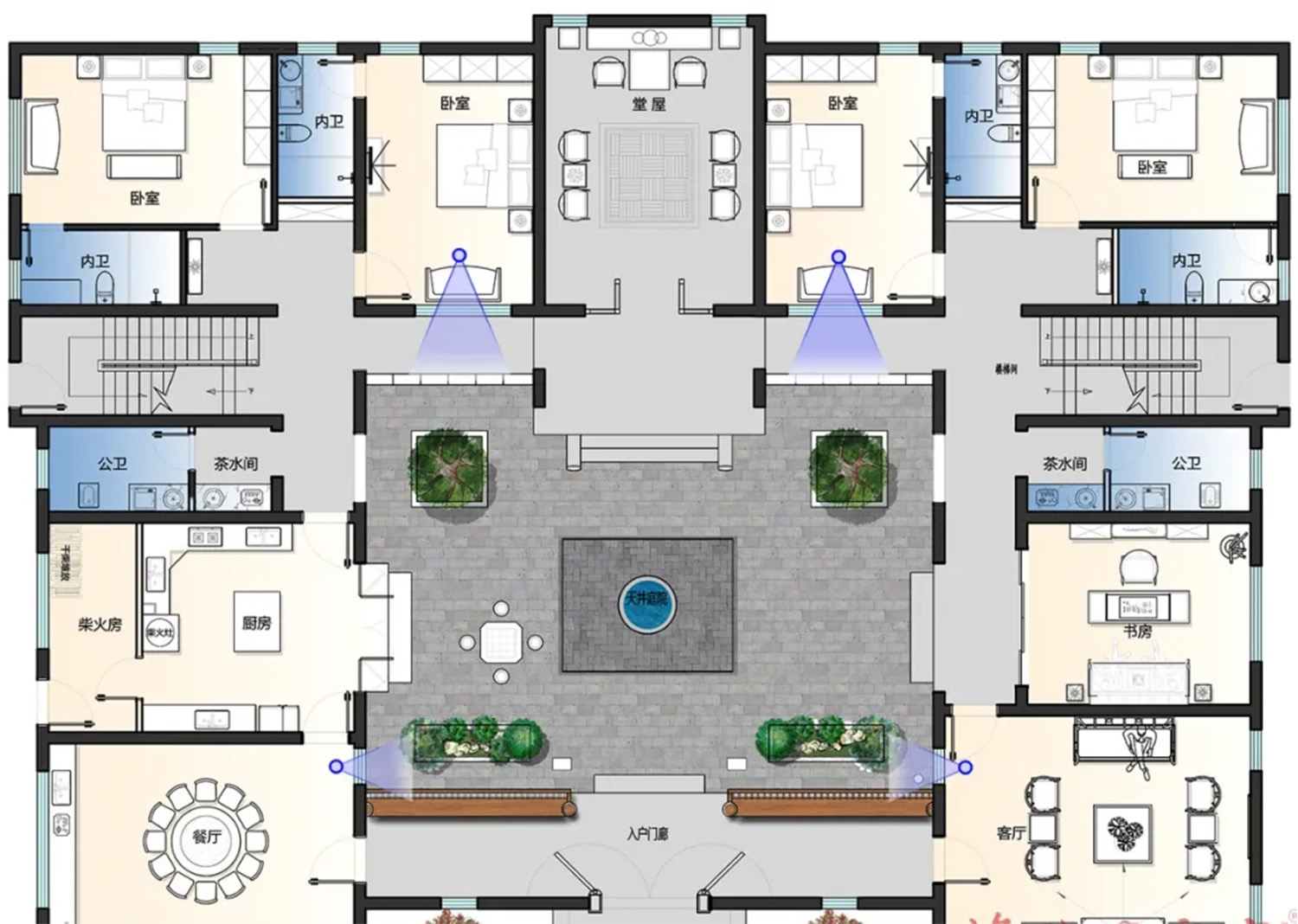

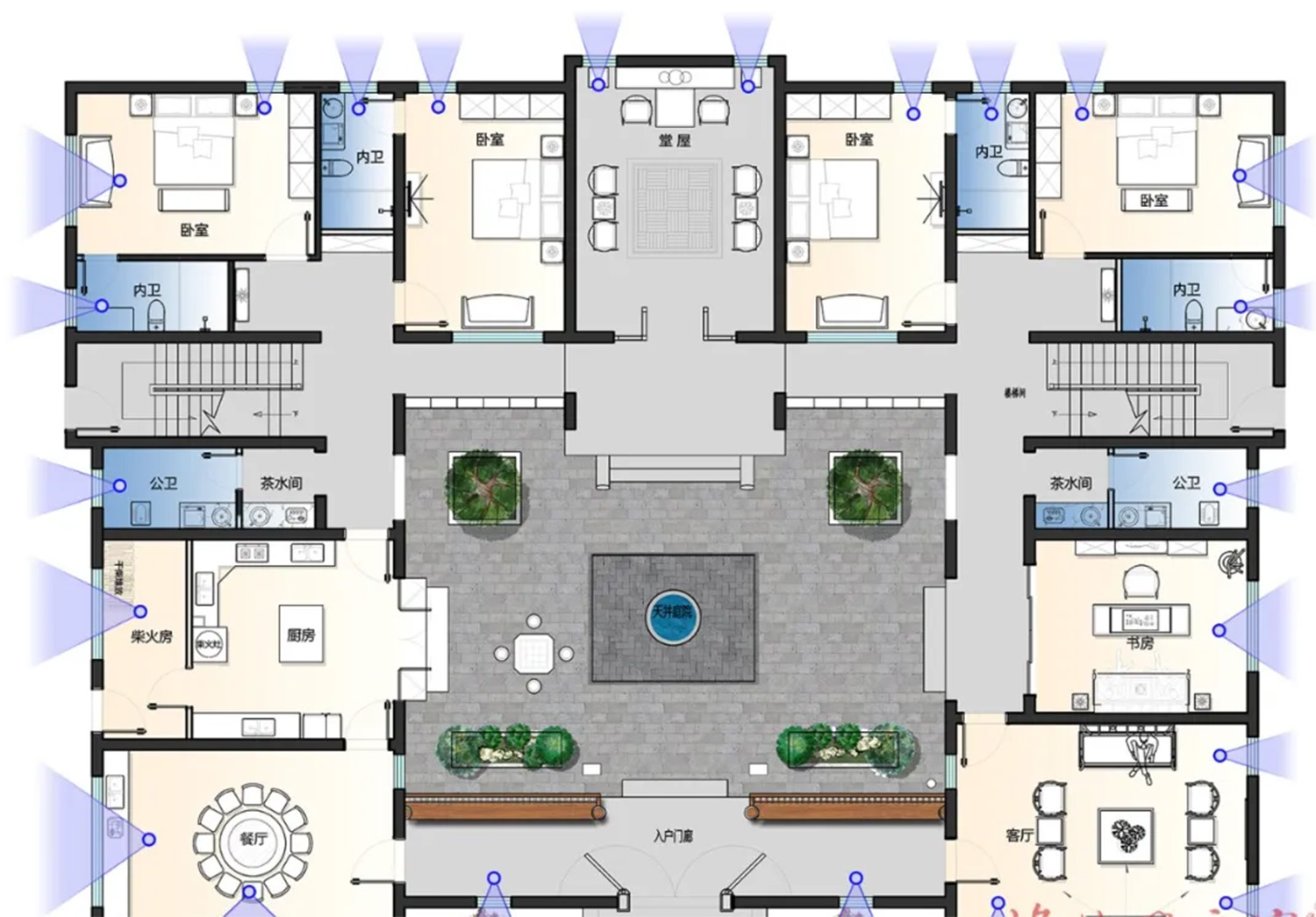

内部纳气观景解析图
"乘气而行、纳气而足"，纳气是用来调和天、地、人之间的风水概念，因此"纳气"是风水学上相当重要的一个原则。
外部纳气观景解析图
而窗户和阳台，是住宅中视野最空旷辽阔的地方，与大自然最接近。传统风水学认为，阳台和窗户饱吸宅外的阳光、空气及雨露，是住宅的纳气之处。对整座住宅的风水来说，窗户和阳台具有相当重要的作用，所以在房屋的布局设计中必须遵循一定的“风水法则”。
整体规划设计景观图
古语有云："庭者,堂阶前也。院者,周垣也"，中国人对庭院的钟情和青睐，自古便有之。的确，庭院幽深，庭院的存在，足够让往昔里奔波的身体和疲惫的心灵，得到歇息得到慰藉。
时至今日，人们对庭院的渴望更甚。曲径通幽处，翠竹交相辉映，大有清幽之宁，婉约温柔的中式庭院，似乎总是能给人带来无穷无尽的自由。

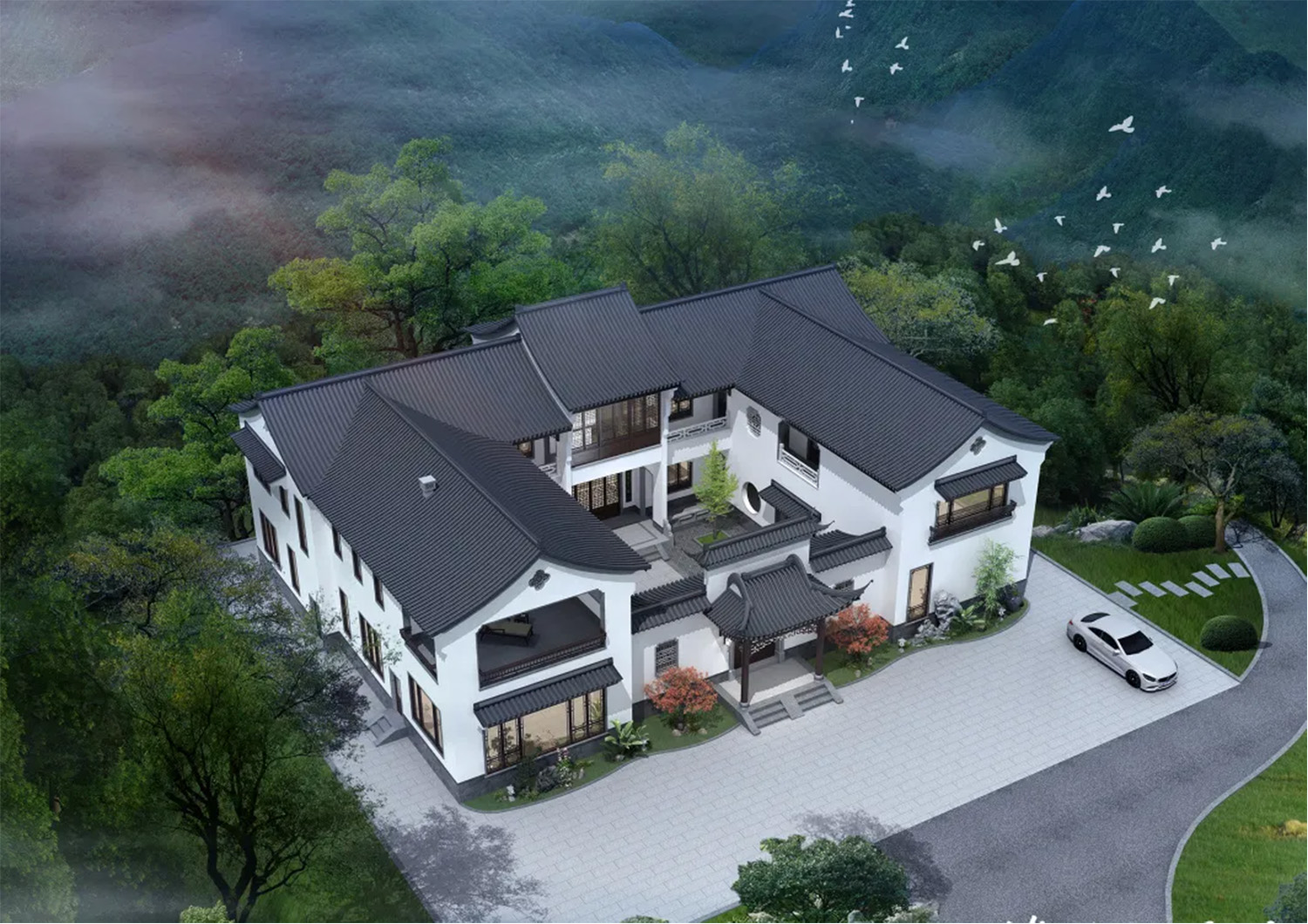

鸟瞰景观图

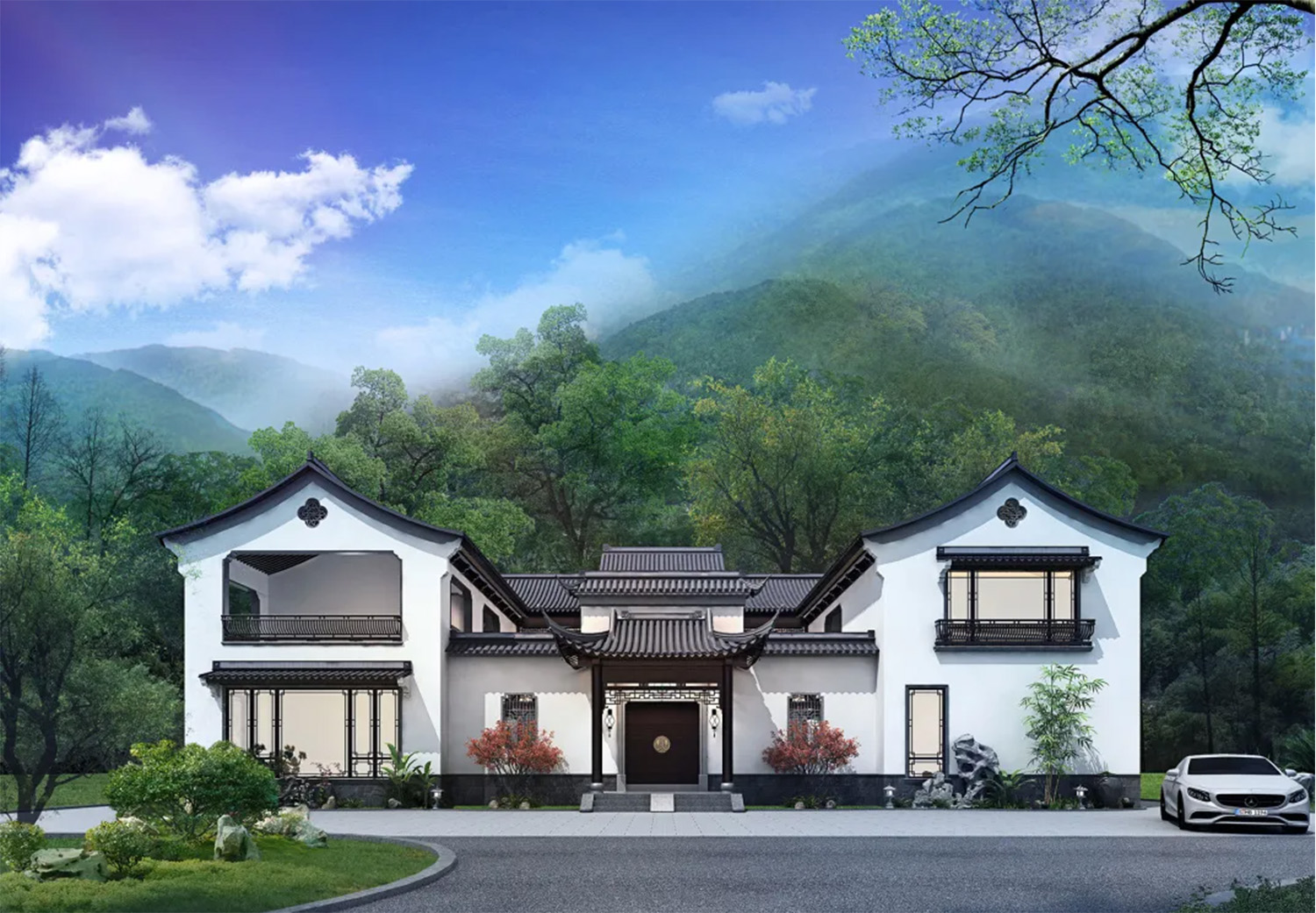

正面景观图
中式庭院的设计，讲究娴静的韵律，它更像是一种超然脱俗的境界营造，石凳，苔藓，水波，围栏，不论是何种元素，总是能和庭院契合的优雅而静谧…
一场雪，一落雨，一盏茶，一卷书，在冬时冰天雪地里，在夏分花香鸟语间，当情与景相融，庭院之美，更甚之。

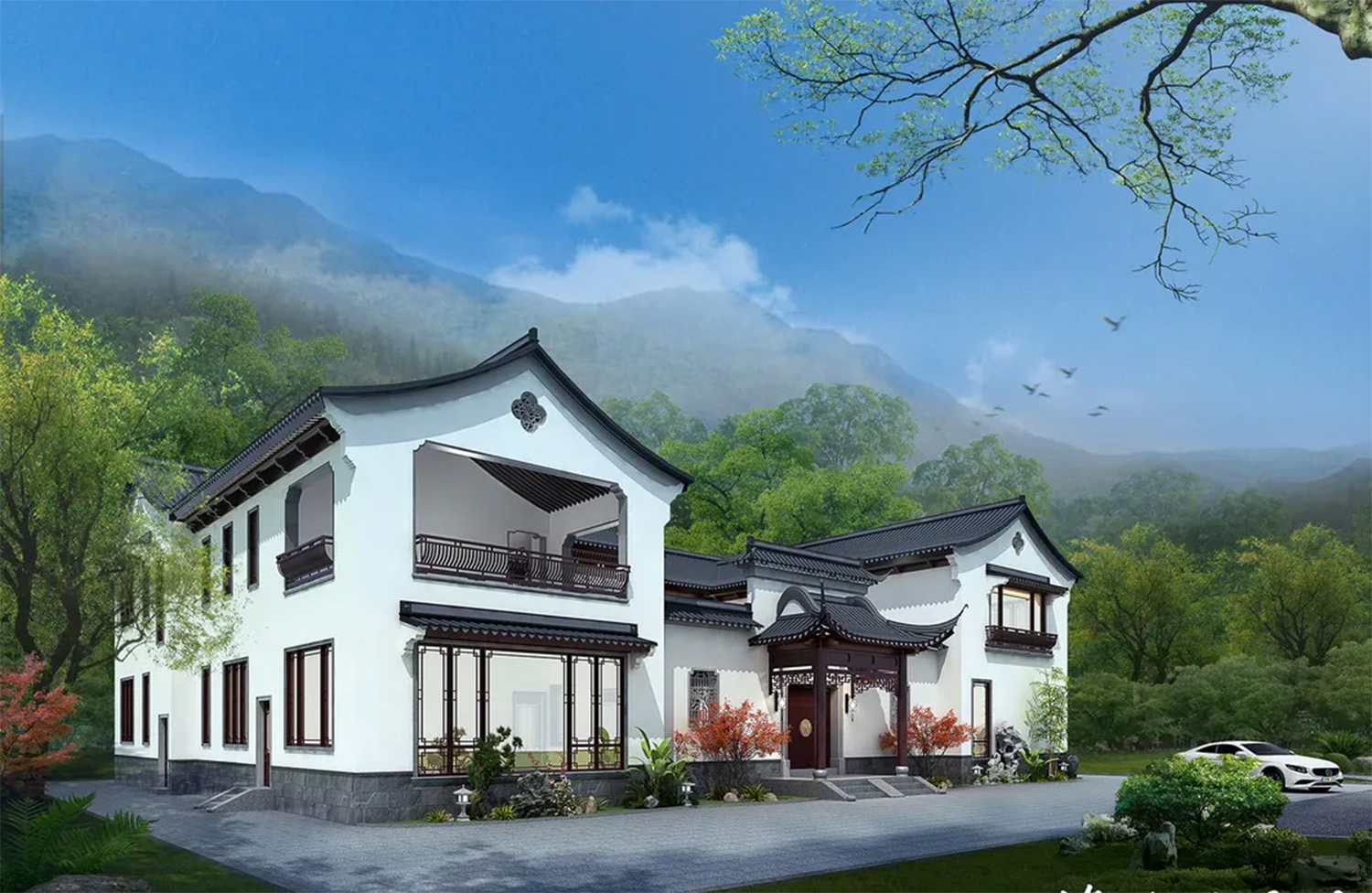

侧面景观图

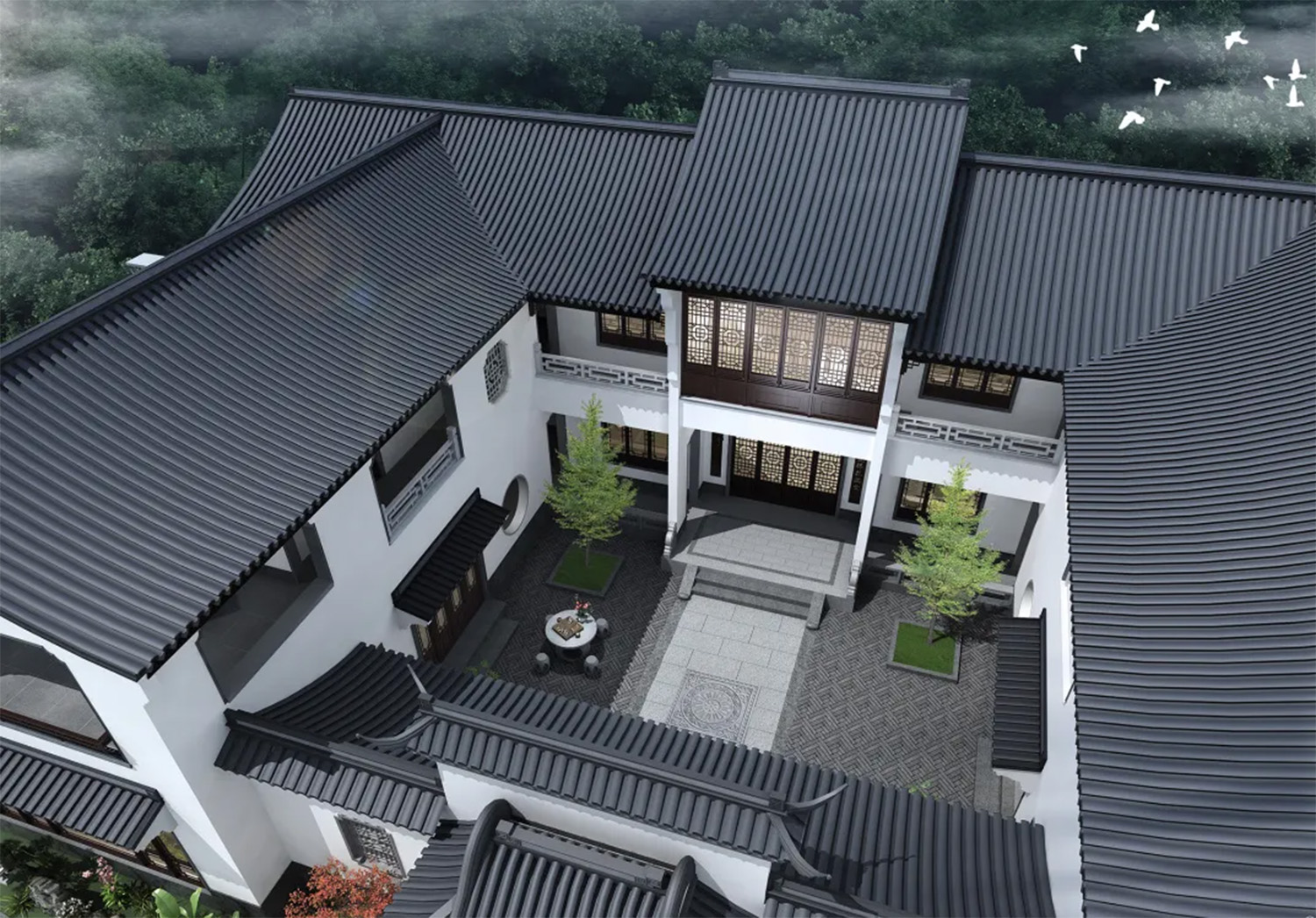

鸟瞰天井庭院景观图

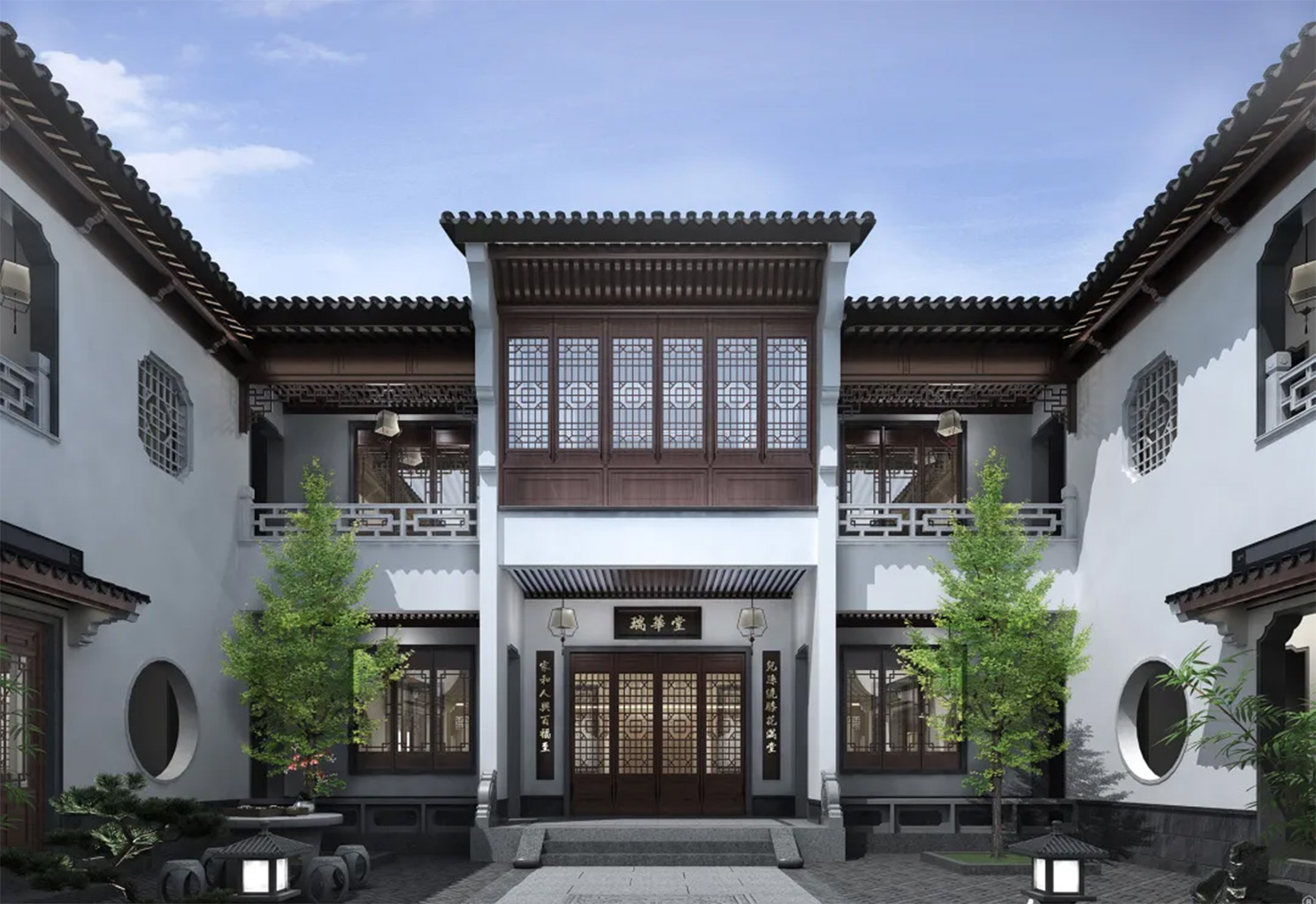

堂屋正面景观图

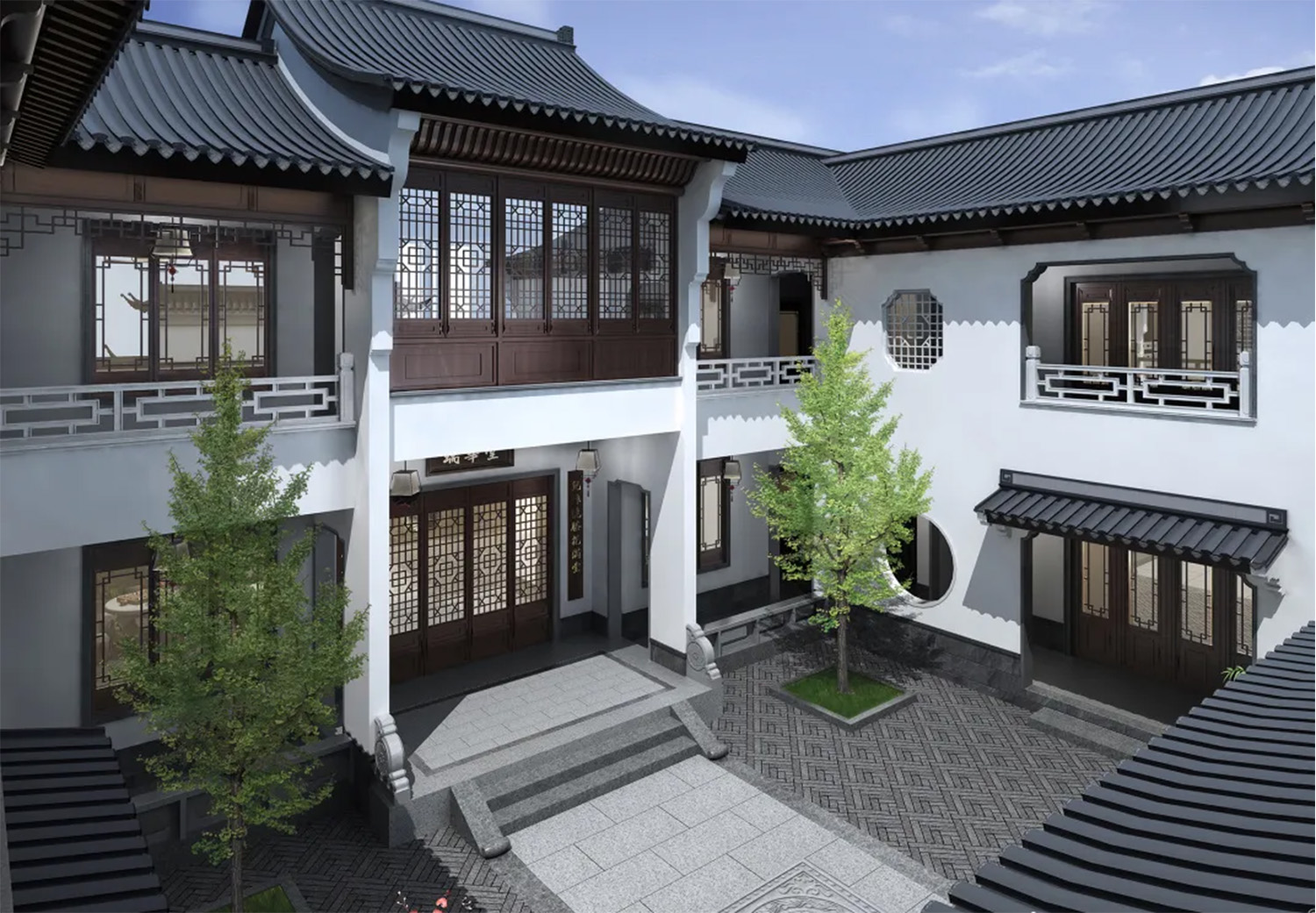

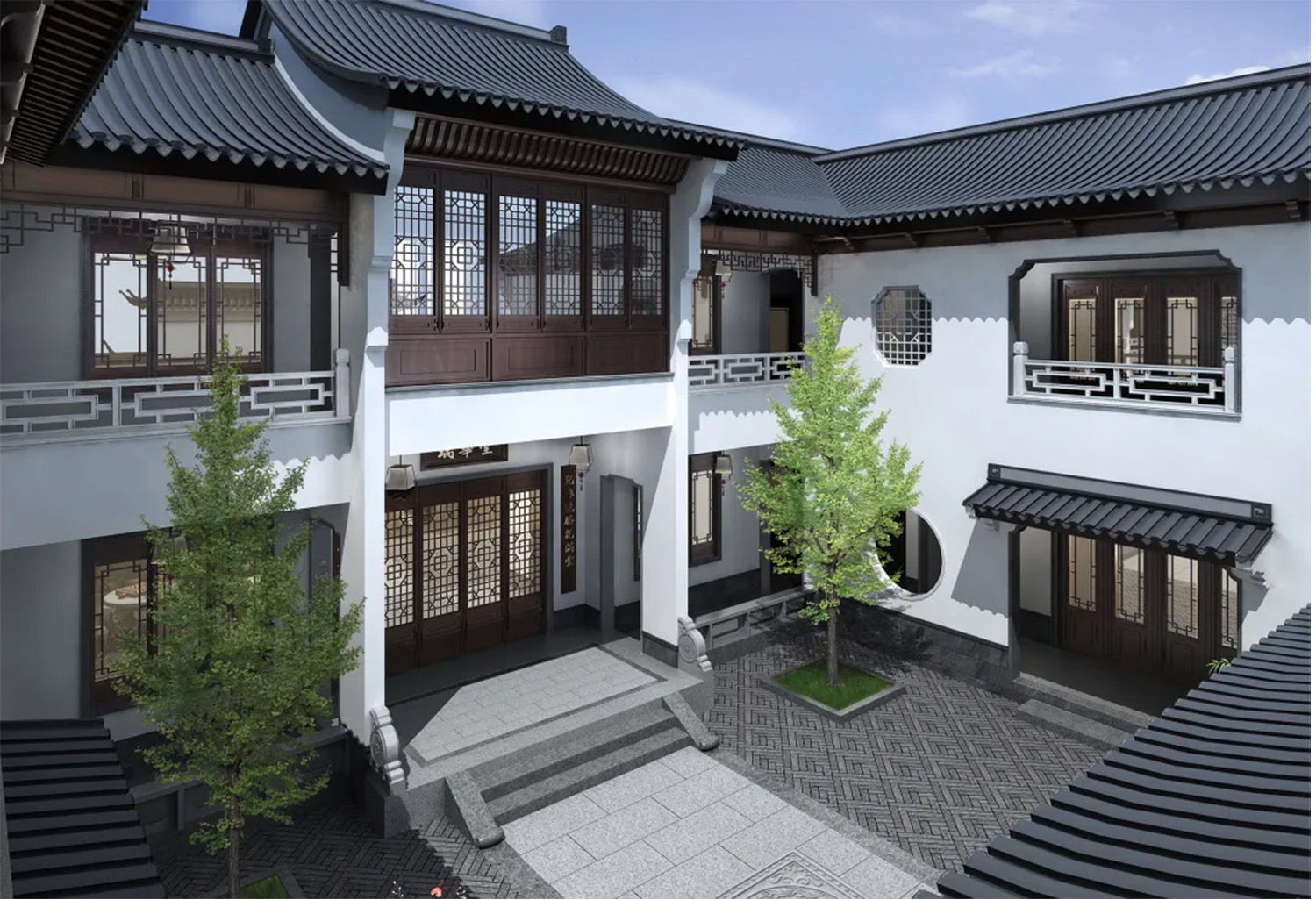

中央天井庭院景观图

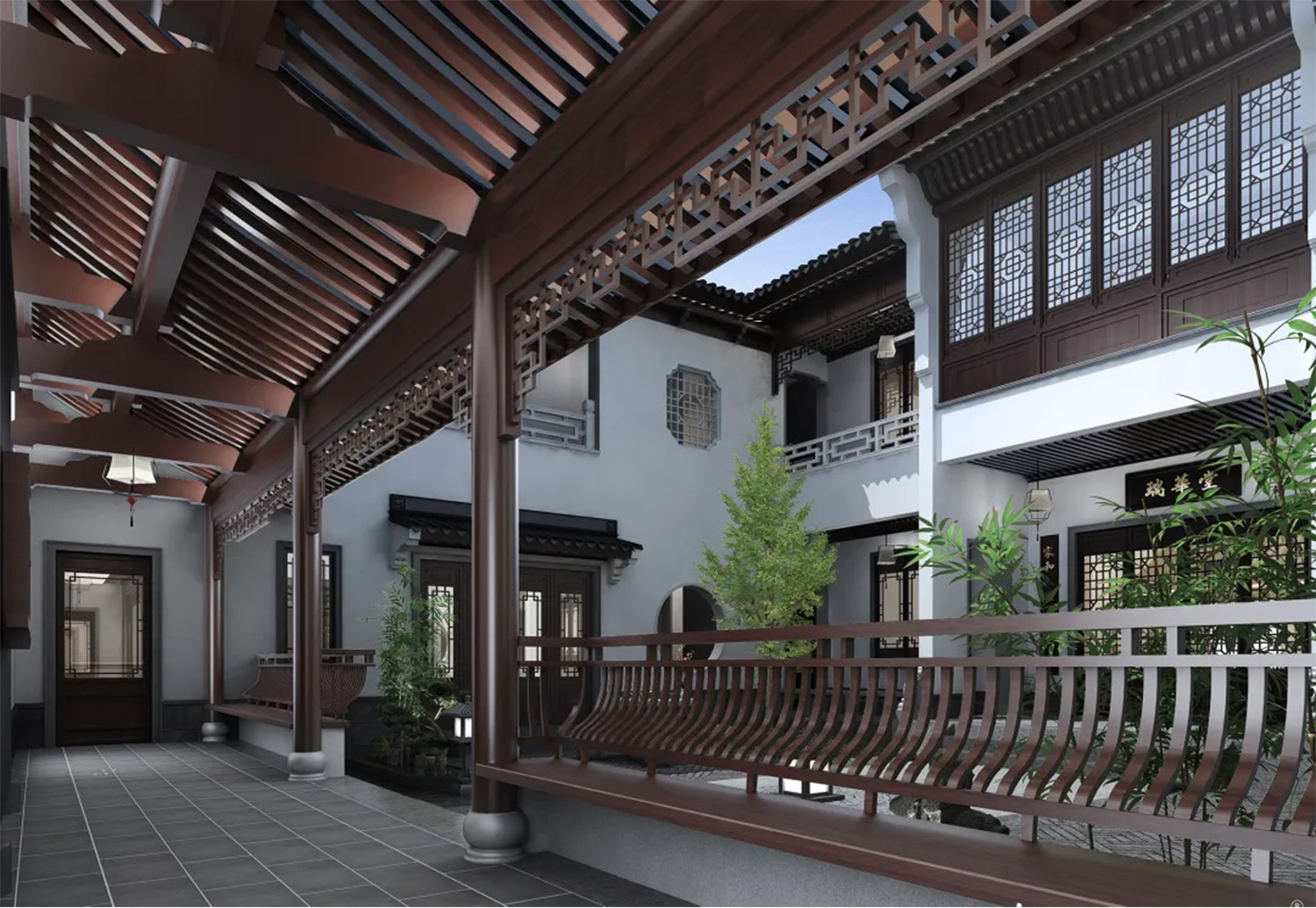

廊道景观图
山石崎岖，水景曼妙，绿苔漫过墙角，白墙之上树影斑驳，移步换景之间，皆是庭院的宁静深邃和安详美好。
中式庭院，让你在这个嘈杂又喧哗的世界里，足以感受到内心里的安宁。
建筑施工图纸

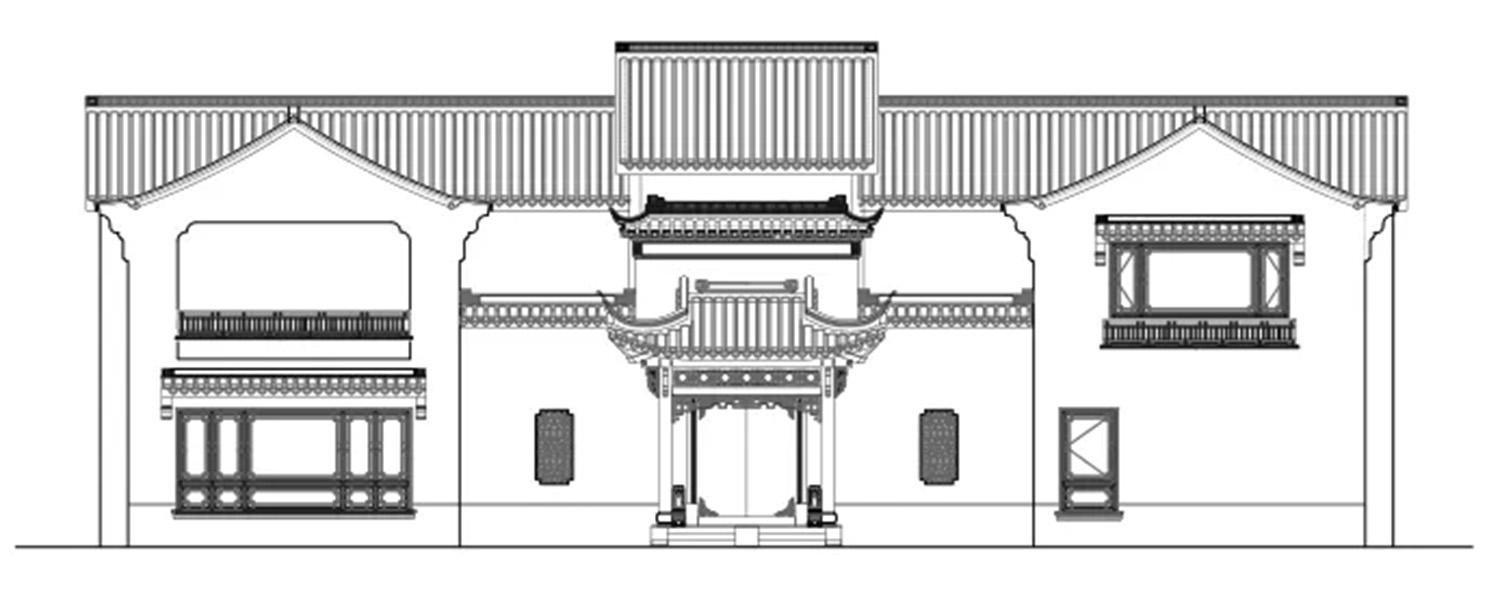

正立面建筑施工图

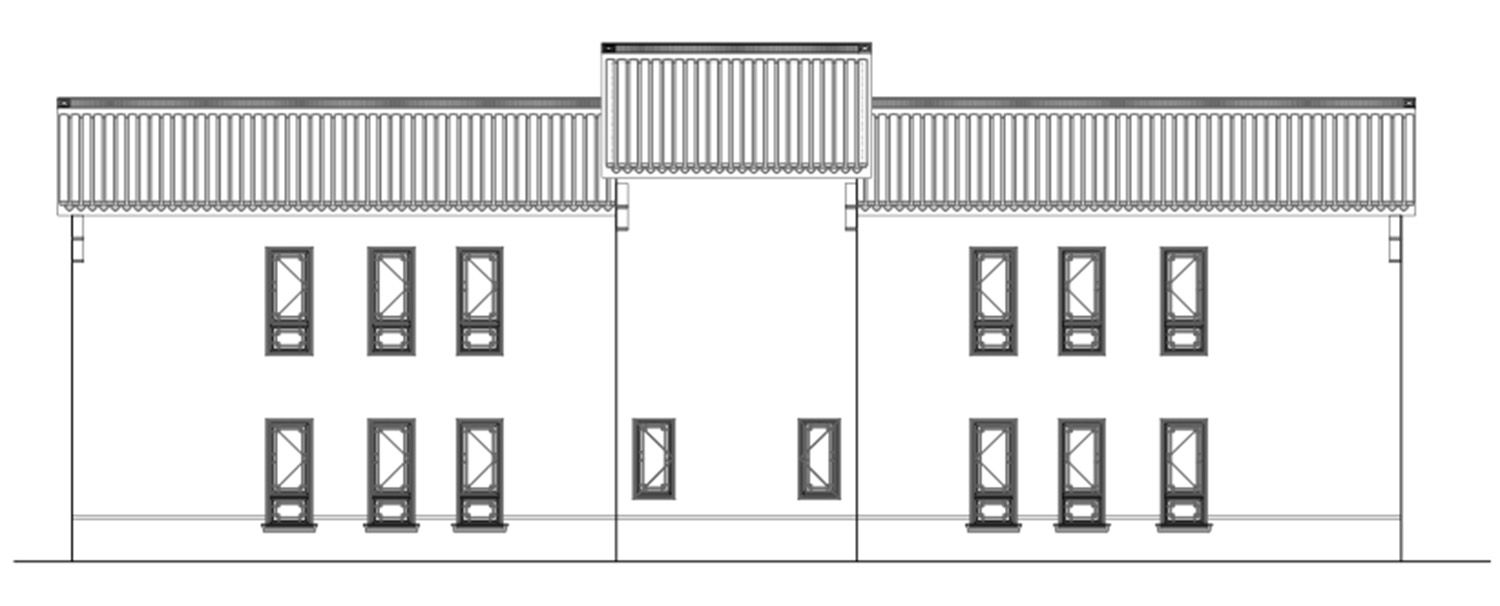

后侧立面建筑施工图

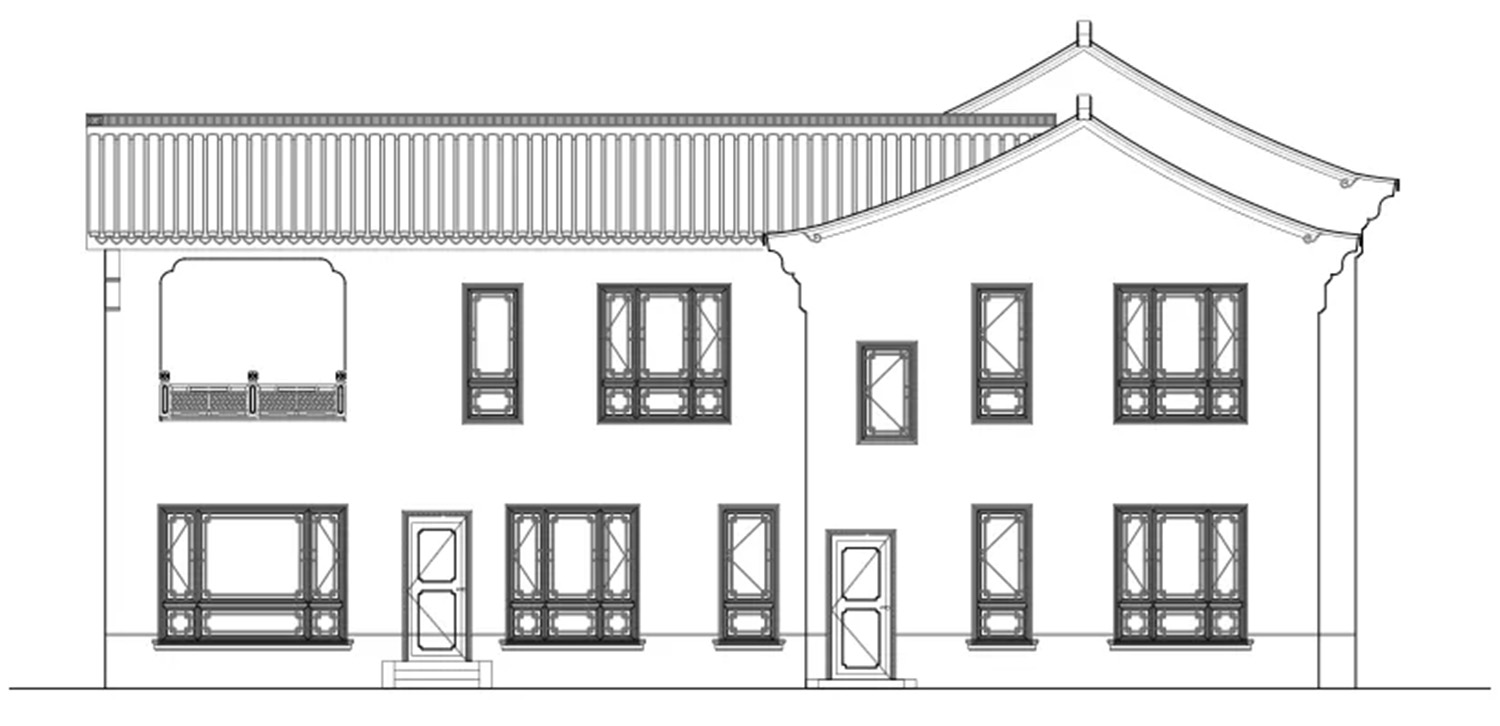

右侧立面建筑施工图

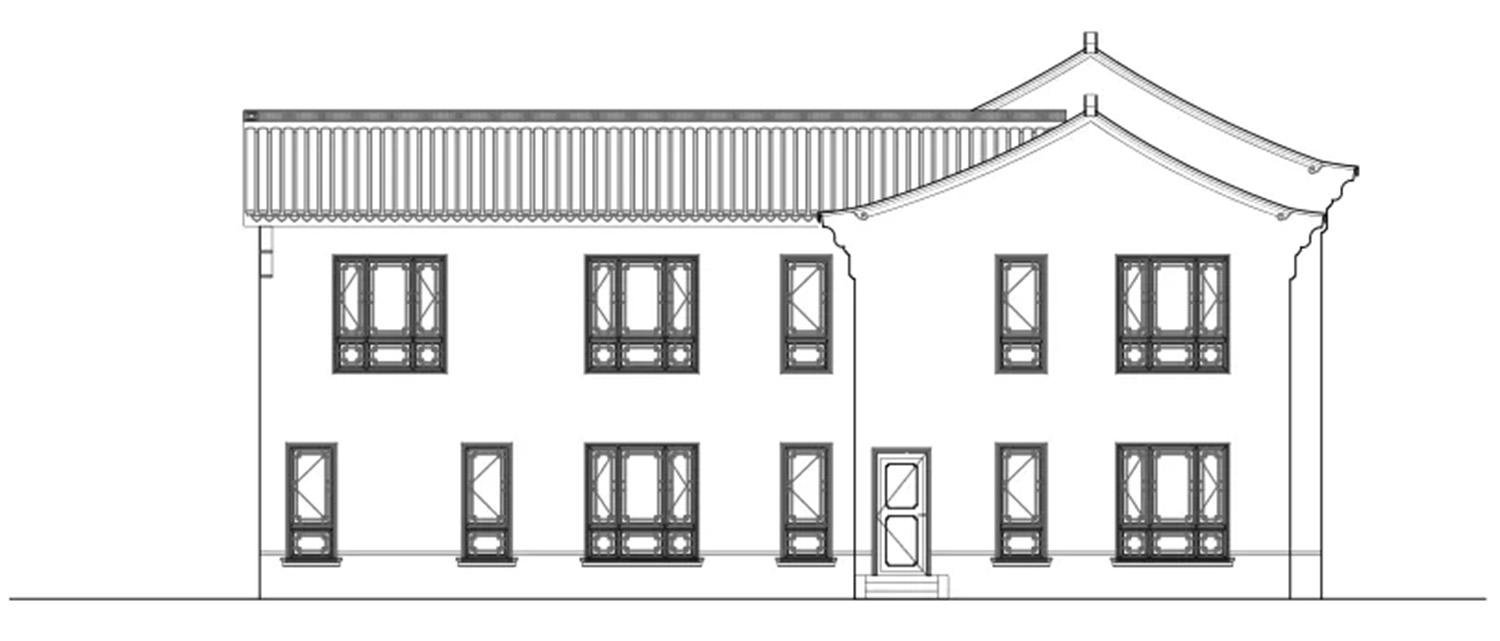

左侧立面建筑施工图
注：本案例是长沙一专业公司设计，佛山苏韵中式门窗提供铝质部分门窗及构件，主要是118中式窗纱一体平开窗，65中式平开门等。
